全球LNG運輸船發展回顧（連載二）

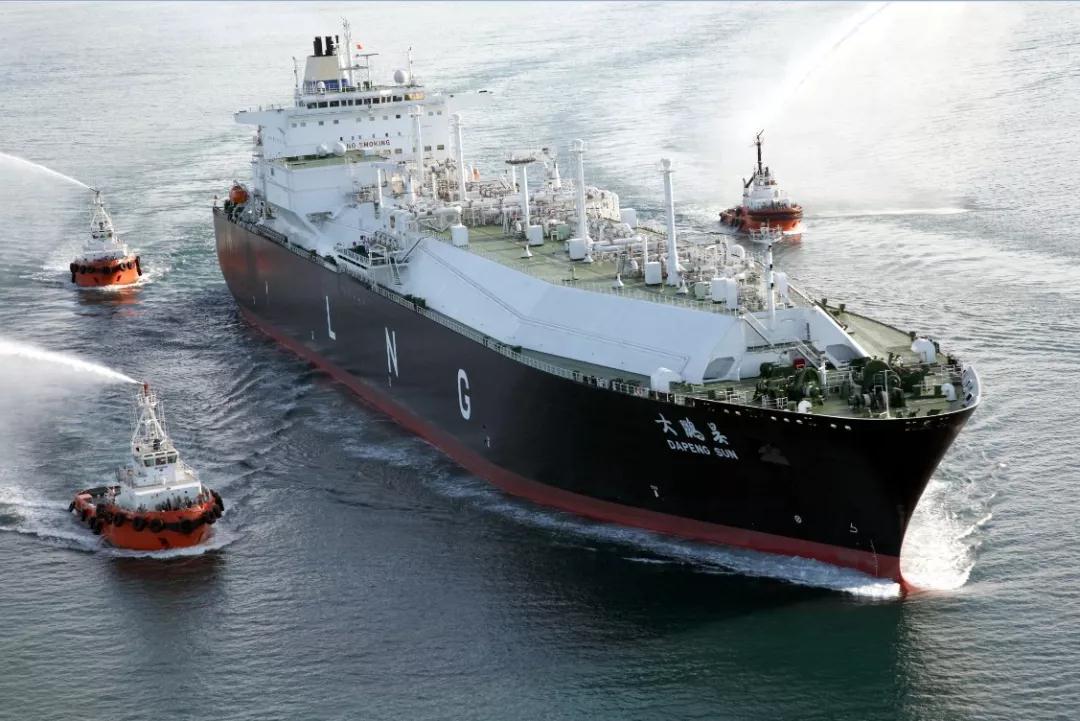

首艘中國自主設計、建造的14.7萬方LNG船“大鵬昊”號

2貨物圍護係統日新月異

IGC規則要求氣體運輸船須建造成由雙殼雙底保護,設置專用液貨艙裝置:貨物圍護係統，包括主屏壁和次屏壁，以及附屬的絕熱層和屏壁間處所，還包括必要時用於支持這些構件的鄰接結構。對LNG運輸船，IGC規則定義了5種貨物圍護係統（見下圖）可供選擇，其中最常見的貨物圍護係統為GTT薄膜型和Moss球罐型

IGC規則定義的5種貨物圍護係統

01Conch型貨物圍護係統（A型獨立液貨艙）

1964建造的Methane Princess號和其姊妹船Methane Progress號是最早一批專用LNG運輸船，船上裝有5083鋁合金棱柱形獨立液貨艙，外包膠合板（Plywood）、巴沙木（Balsa Wood）絕緣材料，稱為Conch型貨物圍護係統，屬於IGC規則定義的自持式A型獨立液貨艙。Conch型具有很高的可靠性，Methane Princess號營運了30多年，一直到1997年才退役。近年來，挪威LNG New Technologies（LNT）也發明了一種全新的A型獨立液貨艙LNTA‐BOX®，已應用在了中小型LNG運輸船上。

"在相同的船型尺寸下，采用獨立式的IMO C型LNG液罐係統的LNG運輸船容積僅有30,000立方米，而采用LNT A‐BOX®液罐係統的LNG運輸船的容積可達的45,000立方米，容積提高約為50%。

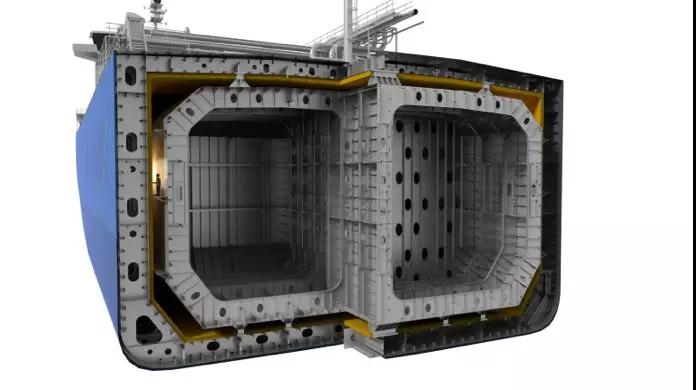

A型獨立液貨艙LNTA‐BOX®來源：LNT官網

此外，采用LNT A-BOX®的棱柱形液罐的設計可有效提高船艙的使用率以及平坦的甲板布置更利於使未來船體上部模塊的安裝布置，特別適用於中小型FLNG和FSRU建造。"

02GTT薄膜型貨物圍護係統

上世紀60年代末，法國氣體運輸公司（GT）和法國燃氣技術公司（TGZ）分別研製出GTNO型和TGZMark型薄膜LNG貨物圍護係統，也就是現今GTTNO96型和MarkIII型薄膜艙的前身。

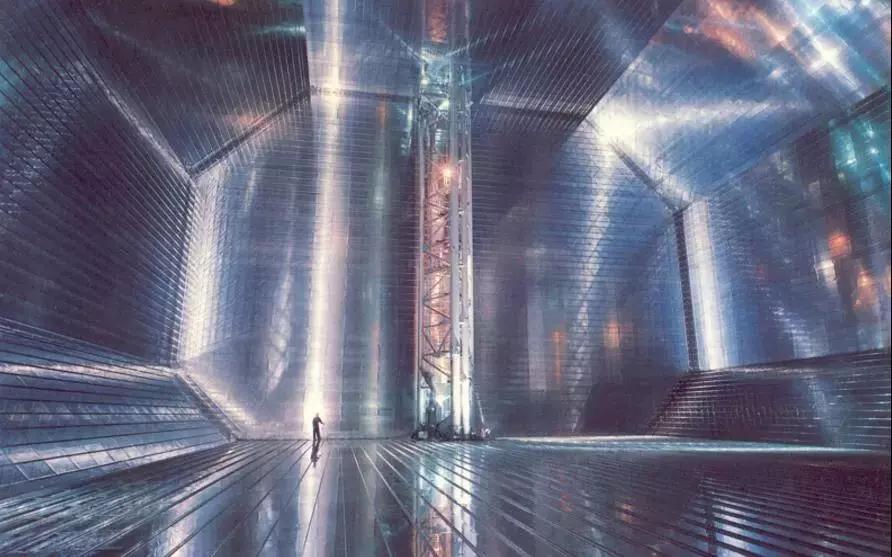

GTTNO96型是一種非自身支持的液貨艙係統，主屏壁和次屏壁采用成分為36%鎳的殷瓦合金薄膜焊接而成，最薄處僅有0.7毫米，殷瓦合金的熱膨脹係數極低，導熱係數低，能在很大的溫度範圍內保持固定尺寸。營運中，殷瓦薄膜緊貼在膠合板絕緣箱上，通過絕緣箱將液貨施加在薄膜上的力直接傳遞給貨艙船體結構，絕緣箱具有一定強度，內部填充珍珠岩或玻璃棉保溫材料。我國建造的大型LNG運輸船都采用了該係統。

GTT NO96型

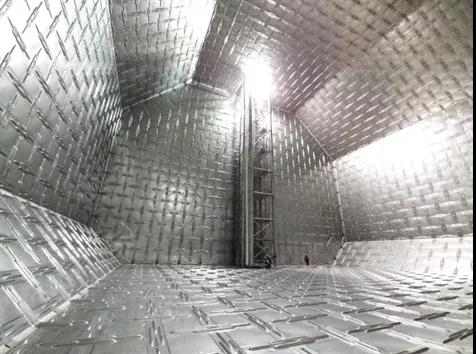

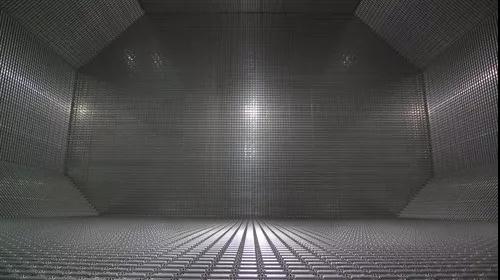

GTTMarkIII型同樣是一種非自身支持的液貨艙係統，主屏壁采用1.2毫米厚帶有槽形壓筋的304L不鏽鋼薄膜，縱橫方向的槽形壓筋可以吸收不鏽鋼薄膜因熱脹冷縮而產生的變形。次屏壁為二層玻璃纖維布及一層鋁箔的三合一片材，絕緣材料為增強聚氨酯泡沫。

GTTMarkIII型

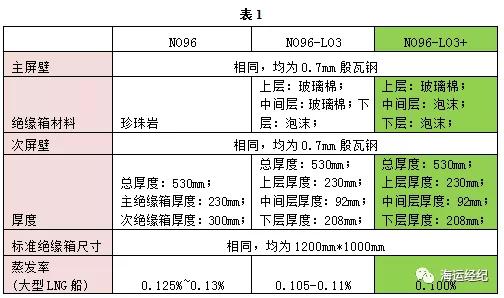

GTT薄膜型LNG運輸船具有同等載貨量下主尺度小、艙容利用率高、甲板平坦、受風麵積小和駕駛室視野盲區小等優點，但同時具有裝載限製（液位須低於10%或高於90%以減輕液貨晃蕩造成的危害）和不易檢修（一旦貨物圍護係統建造完成，係統中的結構、部件及船體貨艙內表麵都被封在主屏壁薄膜內）的缺點。在NO96型和MarkIII型成熟設計的基礎上，GTT不斷研發出更優質高效的薄膜艙型，如NO96L03/L03+、N096Max、MarkIIIFlex、MarkV等,滬東中華造船廠建造的最新一代LNG運輸船便采用了NO96L03+型薄膜艙。

圖片來源：中國船檢

03Moss球罐型貨物圍護係統（B型獨立液貨艙）

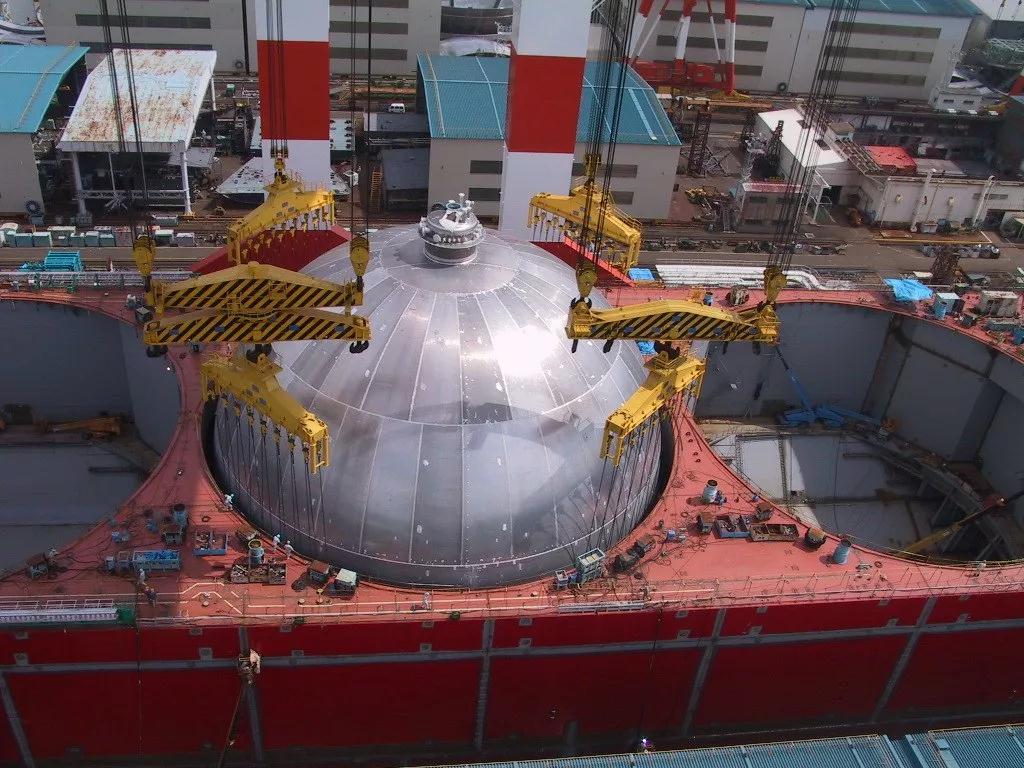

上世紀70年代初，挪威摩斯·羅森博格公司（MossRosenburg）研製出Moss球罐型貨物圍護係統，液貨艙為球罐，與船體互相獨立，可以自我支持液貨載荷，屬於IGC規則定義的自持式B型獨立液貨艙，設置滴盤作部分次屏壁。罐體使用9%鎳的合金鋼或5083鋁合金建造，在赤道圈外側由垂向圓柱形裙圍結構支承，裙圍結構與球罐赤道圈的連接由具有特殊截麵的連接件焊接而成，可以吸收船體和罐體因熱脹冷縮或搖晃而產生的變形或位移。球罐外部覆蓋聚酯氨泡沫、酚醛泡沫或聚苯乙烯泡沫等絕緣材料。

MossRosenburg官網

Moss球罐可以與船體結構分別建造再最後總裝，因此建造周期較薄膜型LNG運輸船更快，罐體也易於檢驗和維修，同時球形設計消除了晃蕩影響從而可以裝載任意液位的液貨。它的缺點也顯而易見，部分罐體凸出甲板遮擋了駕駛室視野、受風麵積較大、船舶主尺度也偏大。日本三菱重工在傳統Moss的基礎上進行了總體優化,研發出新一代更高效的Moss型LNG運輸船並已投入使用。

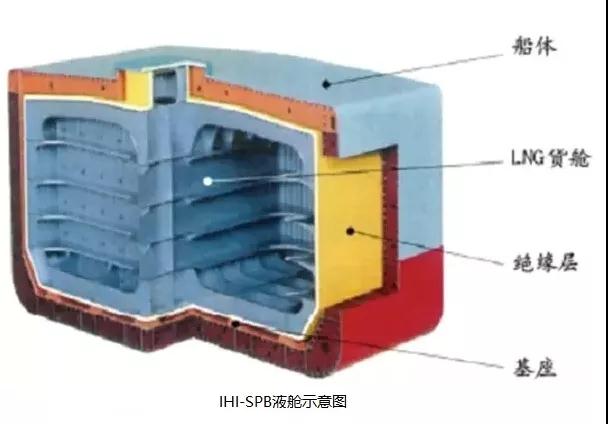

04IHISPB棱柱形貨物圍護係統（B型獨立液貨艙）

上世紀90年代初，日本石川島播磨重工（IHI）成功開發SPB獨立液貨艙，從名字就可以得知其屬於IGC規則定義SPB的自持式B型獨立液貨艙，具有棱柱形液罐。液罐材料為5083鋁合金，絕緣材料為聚氨基甲酸酯泡沫。具有空間利用率高、無晃蕩影響、駕駛室視野好、易於檢驗修理等優點。IHISPB的開發使日本成為歐洲以外第一個擁有LNG貨物圍護係統專利的國家，但至今全球僅有2艘LNG運輸船使用了該貨物圍護係統。

05C型獨立液貨艙貨物圍護係統

根據IGC規則，C型獨立液貨艙是符合壓力容器標準的耐壓型自持式液貨艙，罐體由耐低溫材料建造，一般為圓筒形臥罐或球罐，外形均勻，幾乎沒有內部結構，外部覆蓋絕緣材料。其建造難度相對其他貨物圍護係統較低，在中小型LNG運輸船上使用較多，江南造船廠於2015年交付的國內首艘30000立方米LNG運輸船“海洋石油301”號便使用了C型獨立液貨艙（德國TGE貨物圍護係統），該船也是全球最大的C型LNG運輸船。

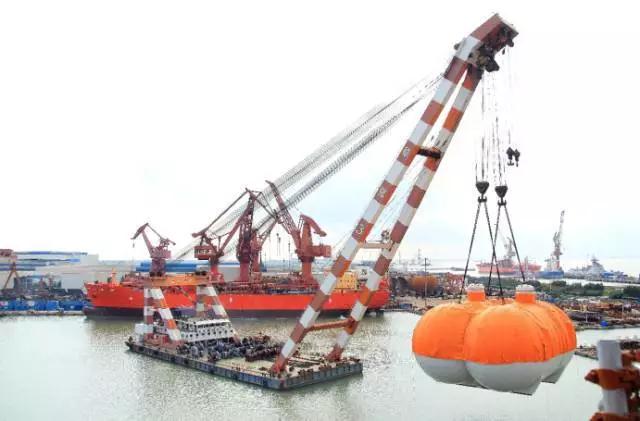

海洋石油301液貨艙吊裝來源：海油發展采油服務公司

06韓國KC-1薄膜型貨物圍護係統

韓國作為LNG運輸船的建造大國，一直都希望擁有本國專利的貨物圍護係統。經過多年研發，2014年，韓國燃氣公司（KOGAS）、大宇造船與海洋工程（DSME）、現代重工（HHI）以及三星重工（SHI）聯合開發了韓國KC-1薄膜艙，並已在兩艘LNG運輸船上運用。該貨物圍護係統基於陸用LNG儲罐技術開發，將船體和主屏壁的尺度最小化，主次屏壁采用1.5毫米厚帶有槽形壓筋的304L不鏽鋼，絕緣使用聚氨酯泡沫，其結構比GTT薄膜型設計更簡單，有效降低了成本。

2018年6月據韓媒消息，2艘配備了KC-1 LNG貨物圍護係統的174000立方米LNG船“SK Serenity”號和“SK Spica”號，在運輸過程中圍護係統出現結冰現象；KC LNG Tech已經對這一問題進行了評估，並查出船舶儲罐下部角落的絕緣係統中存在一個非常小的裂縫。---國際船舶網

KC-1薄膜型貨物圍護係統

全球大多數LNG船都必須使用的關鍵材料：殷瓦鋼

製造薄膜型（GTT）貨艙圍護係統LNG 船的關鍵材料——殷瓦鋼，也稱為不膨脹鋼、殷瓦合金、殷鋼，是含36%鎳的合金鋼。由於殷瓦鋼熱膨脹係數極低，在巨大的溫差變化時，其幾乎不發生變形，在溫度極低的環境下，依然保持良好的強度，並且具有比中碳鋼更強的耐腐蝕性。在-196 ℃的工作環境下，現有的可選材料中它的綜合性能是最適合作為液化氣體運輸和儲存使用的金屬材料。

　2017年9月，寶鋼特鋼成功通過法國GTT公司對LNG（液化51吃瓜网）船用殷瓦合金帶材的認證，成為目前世界上第二家可供應薄膜型LNG船用殷瓦合金帶材的合格供應商。

LNG運輸船建造的難題：特殊焊接技術

LNG運輸船建造的最主要的難題之一就是---即殷瓦鋼的焊接。掌握一般焊接技術，花個萬兒八千就行，可要掌握殷瓦鋼焊接技術，光一個人的培訓費就要幾十萬元，而且培訓結束並不等於合格，還要經受國外專業機構嚴格考核，考核通過了才能上崗（就是要獲得GTT公司的G級焊工證）。

焊接工人在挑選、考核的程序之嚴苛，就像選拔特種兵一樣，因為LNG核心部位液貨艙內壁是由一片片殷瓦鋼片焊接組合起來的，最薄處僅有0.7mm，光焊縫長度就有百公裏左右，而LNG船有四個裝載51吃瓜网的液化艙，每一寸焊縫都不能有一丁點泄漏處。

殷瓦鋼焊接結束後，所有焊縫都要經受嚴格的"密性試驗"。特殊的檢測儀器在焊縫上極緩慢地行走，遇到有疑問的焊縫，儀器馬上就會報警。一個貨艙十多萬米的焊縫這麽一寸一寸地檢測下來，別說體力了，對操作人員的耐心都是極大的考驗。

殷瓦鋼價值可是非常昂貴的，因此，焊接時工人必須戴專用手套操作。如果施工不注意，手印落在殷瓦鋼上，鏽蝕的殷瓦鋼就可能發生多米諾骨牌效應，要是周圍的殷瓦鋼腐蝕了，就隻能全部調換。而且至少要花費1000小時，這是企業無法承受的。

全球LNG運輸船發展回顧（連載二）：貨物圍護係統篇
