全球LNG運輸船發展回顧（連載三）：BOG&推進係統篇

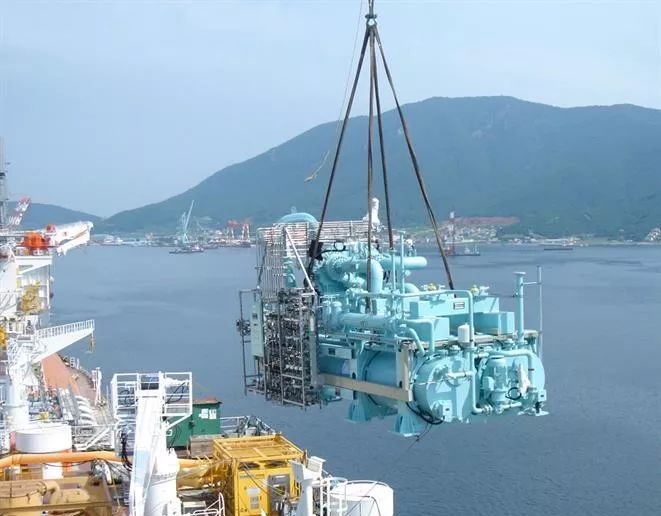

圖片來源：Burckhardt Compression’s Laby®

隨著技術的進步，貨物圍護係統推陳出新，BOR不斷降低，伴隨國際油價屢屢攀升和海事屆對環保要求的不斷提高，LNG運輸船的推進效率和燃油消耗愈發引起關注，低效的蒸汽透平發動機不足以滿足新型LNG運輸船對動力裝置的需求，更高效率的雙燃料發動機開始在LNG運輸船上使用，其推進效率較蒸汽透平發動機更高，同時可以有效利用多餘的BOG。

IGC規則對BOG的處理給出了4大類解決方案，除上述的燃燒BOG（蒸氣的熱氧化）和BOG再液化外，還有壓力積聚和液貨冷卻。近年來新型雙燃料發動機的出現也使BOG的處理愈發高效、經濟、環保。隨著相關技術的不斷進步，LNG蒸發氣的處理措施也將趨於多樣化。

蒸汽透平發動機最大的劣勢是其熱效率低，僅達30%，遠低於柴油機50%的熱效率，造成了能源浪費；同時由於其他商業船型都已基本棄用蒸汽透平發動機，業內技術嫻熟的蒸汽透平輪機員越來越少，對船員招募也帶來了影響。

LNG船舶推進裝置發展介紹-《珠江水運》

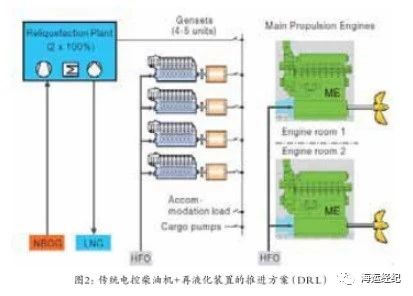

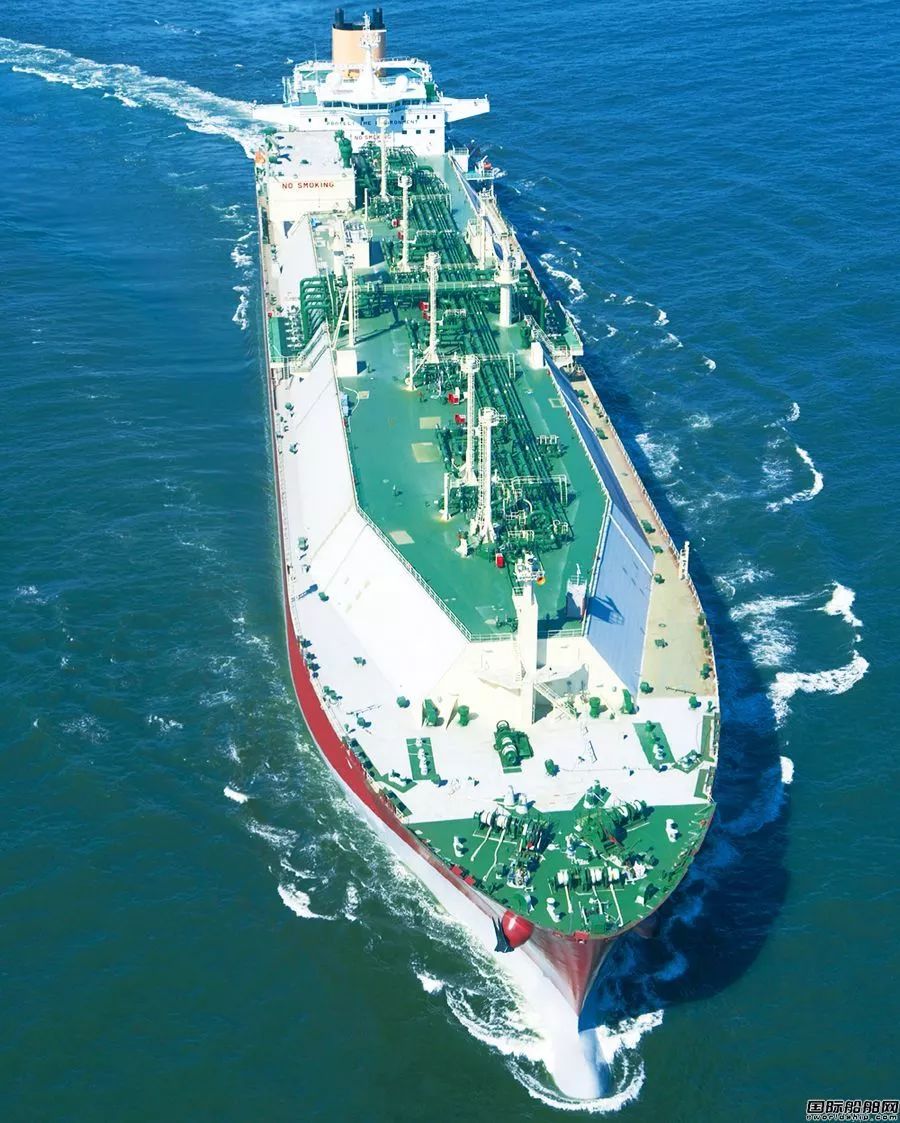

蒸汽透平發動機需要占用較大機艙空間，雙機布置並不現實，因此順應產生了帶再液化裝置的二衝程低速柴油機推進係統（DRL），既實現了雙槳、雙尾鰭布置，又兼顧了BOG的處理。當一台柴油機在海上或港口需要維護保養時，脫開離合器並用鎖緊裝置鎖緊傳動軸，即可進行維修工作，而另一台柴油機推進係統依舊可以運轉。2007年至2010年期間，全球LNG運輸船隊新增超過40艘采用DRL的Q-flex和Q-maxLNG運輸船，均為雙槳、雙尾鰭布置。

LNG船舶推進裝置發展介紹-《珠江水運》

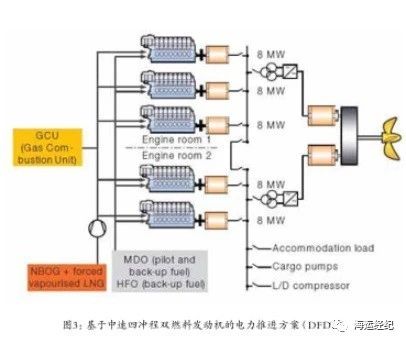

DFDE由多台雙燃料四衝程中速發動機帶動發電機組產生電能，提高了動力冗餘性，電動馬達驅動螺旋槳進行推進，多台雙燃料發電機組可以進行不同的組合以達到最佳負載分配，綜合推進效率高達43%。同時，DFDE方案不需要額外配備發電裝置，顯著減少了船上設備數量。全球各大發動機供應商如曼恩、瓦錫蘭等都已成功推出成熟的雙燃料中速機型。

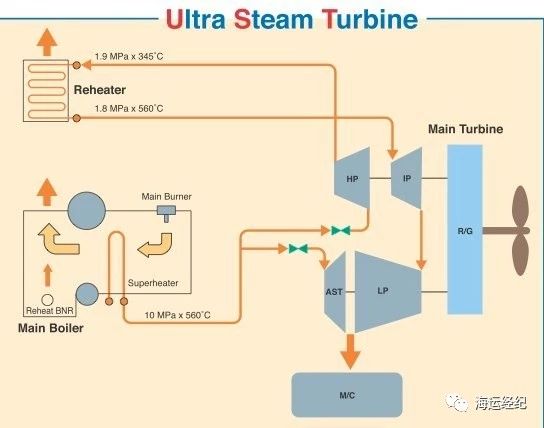

UST示意圖 來源：MHI官網

在DRL和DFDE漸成LNG運輸船新的主流推進係統時，三菱重工（MHI）重啟了對蒸氣透平發動機的優化，研發了超級蒸汽透平（UST）。UST采用了一種再加熱循環的方法將高壓透平（HPTurbine）排出的廢蒸汽再加熱至鍋爐過熱器出口溫度並引入中壓透平（IPTurbine），高壓透平和中壓透平共用1根軸，低壓透平（LPTurbine）獨立使用1根軸，2根軸與同1個齒輪箱齧合輸出動力。UST在保留傳統蒸汽透平可靠、易維護等優點的基礎之上將效率提高15%，達到柴油機水平，同時CO2、NOx、SOx排放降低15%，預計使用壽命超過40年，在經濟性和環保性上極具競爭力。韓國現代船廠為馬來西亞國際航運公司（MISC）建造的5艘150200立方米LNG運輸船便選擇了UST。

為進一步提高推進效率，降低運營成本，業界又將目光轉向雙燃料低速主機推進係統。雙燃料二衝程低速機的熱效率高，主機通過傳動軸直接連接螺旋槳，降低了中間能量損耗，相比DFDE，初始投資和營運成本降低。應用於市場的雙燃料二衝程低速主機現主要有MANME-GI(M-type,Electronically Controlled,Gas Injection Engine)和溫特圖爾（WinGD）X-DF兩家機型。

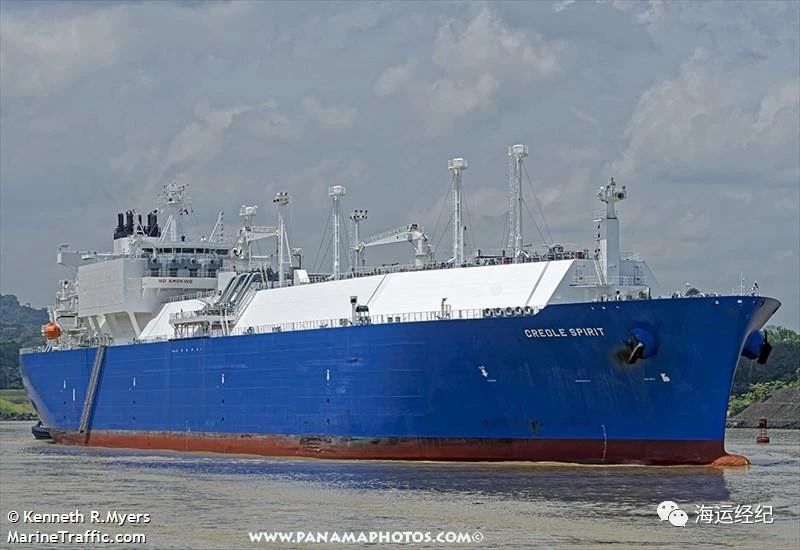

MANME-GI雙燃料主機采用缸內高壓燃氣直噴技術，即通過加壓裝置把燃氣壓力增至250～300bar，經由燃氣噴射閥將高壓燃氣直接噴入氣缸。2016年，全球首艘配備ME-GI雙燃料主機的174000立方米CreoleSpirit號LNG運輸船正式交付，船長295米，在19.5knot的營運航速下單日耗油量僅為110噸。MANME型發動機可通過改裝升級為ME-GI，卡塔爾的14艘Q-max和31艘Q-flexLNG運輸船都采用了MANME主機，2015年，266000立方米Rasheeda號將主機升級為ME-GI，並在之後的營運中對ME-GI在Q-max上的應用進行技術和經濟性研究，以決定是否對船隊中的其他LNG運輸船進行ME-GI升級。

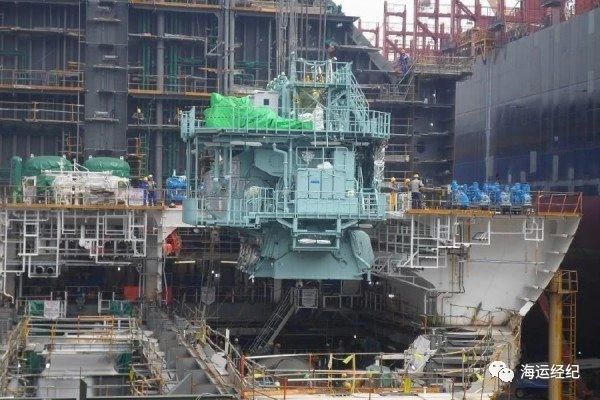

Creole Spirit’s MEGI 發動機安裝. 來源: Teekay

ME-GI的劣勢是在燃氣模式下采用狄塞爾循環（DieselCycle），缸內溫度較高，與采用奧托循環（OttoCycle）的低壓雙燃料發動機相比，NOx減排效果有限，需額外配備後處理裝置以滿足NOxTierIII的排放標準。

WinGDX-DF低壓雙燃料主機采用缸內低壓噴射技術，無需使用高壓壓縮機，降低了能量消耗、設備投資和維護成本，可靠耐用，燃燒原理為奧托循環，無需配備後處理裝置便可以滿足NOx TierIII排放標準，兼顧經濟性的同時更加環保。2016年，韓國SK海運180000立方米LNG運輸船便配備了WinGD5X72DF發動機。

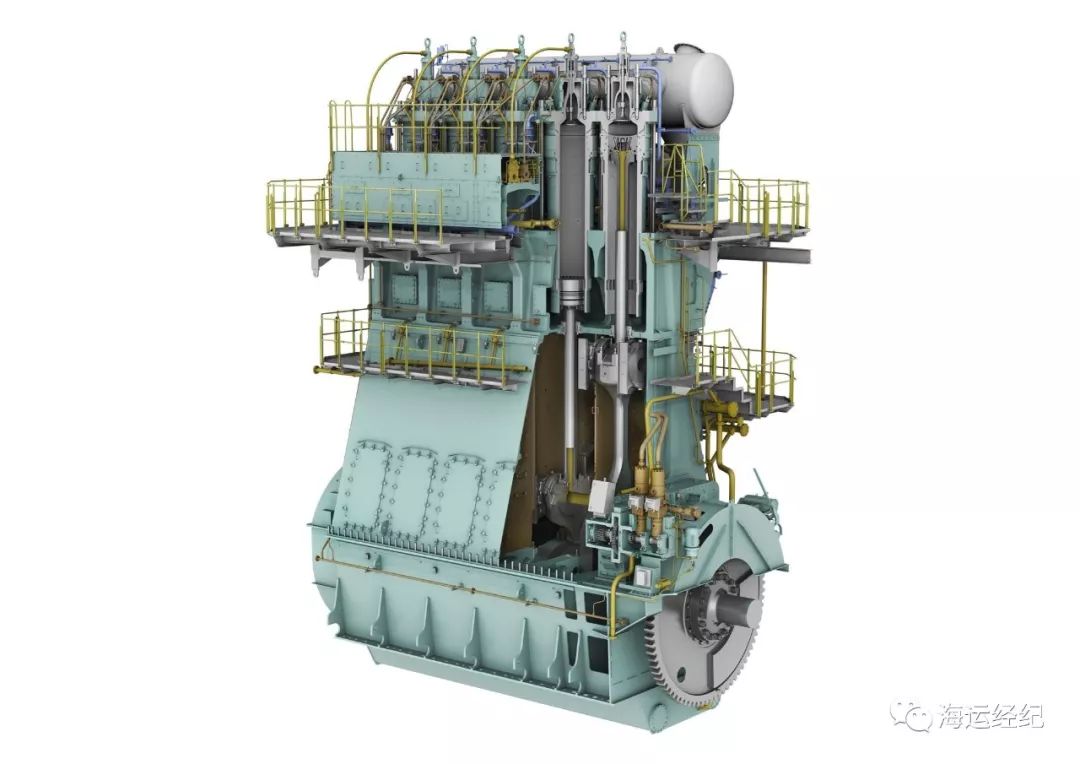

WinGD 5X72DF發動機 來源：WinGD官網

低壓雙燃料低速機是如何誕生的（建議WIFI下觀看）:

WinGD簡介：
