半導體FAB的氣體

在目前生產工藝較為先進的半導體晶圓代工廠的製造過程中，需要使用近 50 種不同種類的氣體。一般把氣體分為大宗氣體（Bulk Gas）和特種氣體（Special Gas）兩種。

氣體在微電子、半導體行業中應用氣體的使用在半導體製程中一直扮演著重要的角色，特別是半導體製程被廣泛應用於各項產業，ULSI、TFT-LCD到現在的微機電(MEMS)產業，均以半導體製程為產品的製造流程，其中的製程包括如幹蝕刻、氧化、離子布植、薄膜沉積等。

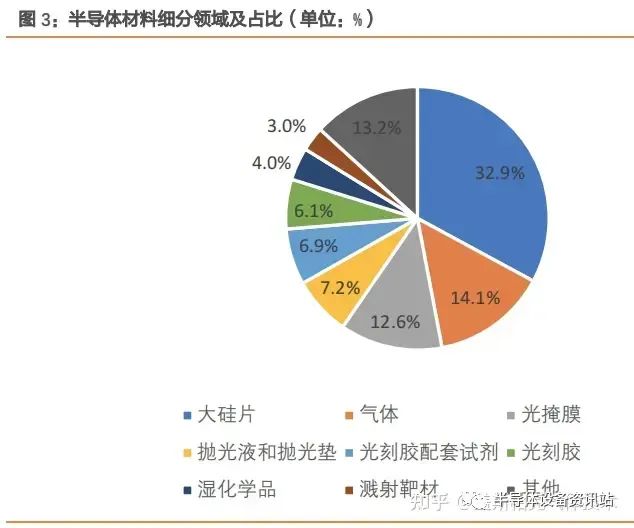

例如，很多人都知道，芯片是由沙子製作的，但縱觀芯片製造的整個環節，所需要的材料不止於此，比如光刻膠、拋光液、靶材、特種氣體等不可或缺。後端封裝也需要各種材料的基板、中介層、引線框架、粘接材料等。電子特氣是半導體製造成本中僅次於矽片的第二大材料，之後是掩膜版和光刻膠等。

而氣體的純度對組件性能、產品良率有著決定性的影響，氣體供應的安全性則關乎人員的健康與工廠運作的安全。為什麽說氣體的純度會對工藝線及人員造成這麽大的影響？這絕不是我們危言聳聽，而是由於氣體本身的危險特性決定。今天蓋斯帕克帶您走進電子特氣的世界。

半導體行業中常見氣體分類

普通氣體也稱大宗氣體（Bulk gas ）：指純度要求低於5N，產銷量大的工業氣體，根據製備方式的不同可分為空分氣體和合成氣體。氫氣（H2）、氮氣（N2）、氧氣（O2）、氬氣（A2）等；

特種氣體（Specialty gas ）指被應用於特定領域，對純度、品種、性質有特殊要求的工業氣體。主要有 SiH4 PH3 B2H6 A8H3 CL HCL CF4 NH3 POCL3 SIH2CL2 SIHCL3 NH3 BCL3 SIF4 CLF3 CO C2F6 N2O F2 HF HBR SF6……等等。

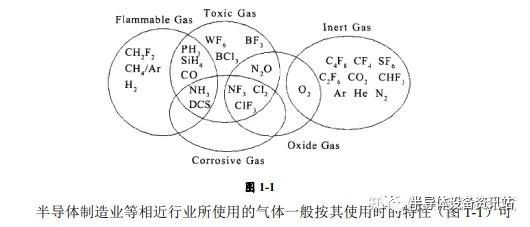

一特氣種類：腐蝕性、毒性、可燃性、助燃性、惰性等

一般常用的半導體氣體分類如下：

（一）腐蝕性 / 毒性：HCl 、BF3、 WF6、HBr、SiH2Cl2、NH3、 PH3、Cl2、 BCl3 …等

（二）可燃性：H2、 CH4、 SiH4、PH3、AsH3、SiH2Cl2、B2H6、CH2F2、CH3F、CO…等

（三）助燃性：O2、Cl2、N2O、NF3…等

（四）惰性：N2、CF4、C2F6、C4F8、SF6、CO2、Ne、Kr、He…

在半導體芯片製造過程中，氧化、擴散、澱積、刻蝕、注入、光刻等工藝中，大約要使用到 50種不同類型的特種氣體（簡稱特氣），全部工藝步驟超過幾百道。例如離子注入工藝中作為磷源、砷源的PH3和AsH3，刻蝕工藝中常用的F基氣體CF4、CHF3、SF6等和鹵族氣體CI2、BCI3、HBr，沉積薄膜工藝中的SiH4、NH3、N2O，光刻工藝中的F2/Kr/Ne、Kr/Ne等。

從以上方麵可以了解，半導體氣體很多是對人體有害。特別是其中有些氣體如SiH4的自燃性，隻要一泄漏就會與空氣中的氧氣起劇烈反應，開始燃燒；還有AsH3的劇毒性，任何些微的泄漏都可能造成人員生命的危害，所以對於特氣使用上的控製係統設計安全性的要求特別高。

半導體對高純氣體要求有“三度”

芯片線寬越小，對電子特氣所含雜質容忍度越低

為了保證半導體器件的質量與成品率，特種氣體產品要同時滿足“超純”和“超淨”的要求。

“超純”要求氣體純度達到 4.5N、5N 甚至 6N、7N（N 是 Nine 的簡寫，幾個 N 就代表有幾個 9，例如 3N 的純度為 99.9%）。

“超淨”即要求嚴格控製粒子與金屬雜質的含量。作為特種氣體的核心參數，純度每提升一個 N，粒子、金屬雜質含量濃度每降低一個數量級，都將帶來工藝複雜度和難度的顯著提升。

一氣體純度

氣體中雜質氣氛的含量，通常用氣體純度的百分數來表示，如99.9999%,一般而言，對電子特氣的純度要求達到了5N-6N，也用雜質氣氛含量的體積比ppm （part per million，百萬分之）、ppb（part perbillion，十億分之）、 ppt（part per trillion，萬億分之一）表示。電子半導體領域對特種氣體的純度和質量穩定性要求最高，電子特氣純度一般大於6N。

二 幹燥度

氣體中微量水分的含量，或稱之為濕量，通常以露點表示，如常壓露點-70℃。

三 潔淨度

氣體中含有汙染物粒子的數量，粒徑為µm的粒子，多少粒/M3 來表示，對於壓縮空氣，通常也用不可避免的固體殘留物的多少mg/m3來表示，其中涵蓋了含油量。

在生產車間使用這些氣體的過程中，可能會出現氣體泄漏的意外情況，當某些氣體濃度達到一定的標準或壓強超過一定的標準時，往往會發生爆炸或導致危及人身安全的惡劣後果。

一旦發生氣體泄漏，在無警示狀況下，可能對現場人員的安全造成極大的威脅，因此氣體監控係統(Gas Monitoring System) 在半導體、太陽能電池板、液晶麵板製造工廠中擔任極重要之角色，能實時顯示異常氣體泄漏警報，並提供監控人員進一步的處置，是生命安全係統重要的組成部分。因此對這些危險性氣體必須建立一套完整的監測係統，達到有效的控製和 具備良好的預警功能，以保證生產的正常進行以及人財物的安全。
