詳解PEM水電解製氫技術與應用

我國將氫能作為戰略能源技術，給予持續的政策支持，推動產業化進程。在政策、資金等多因素疊加催化下，近幾年國內加氫站等基礎設施、產業鏈關鍵技術與裝備得到發展，形成長三角、珠三角、京津冀等氫能產業熱點區域。

數據顯示，2016-2020年間，我國燃料電池汽車的銷量分別為629輛、1275輛、1527輛、2737輛、0.1萬輛，累計超7100輛，加氫站數量已位居全球第二。《中國氫能源及燃料電池產業白皮書（2019）》預測 2035 年氫能占國內終端能源總量 5.9%，加氫站數量 1 500 座，燃料電池車保有量 130 萬輛。更多內容請關注微信公眾號：氫能俱樂部。國內外油氣公司，如殼牌、中石化等，將氫能作為企業轉型的重要選擇，正積極投資布局氫能產業。

水電解製氫

水電解製氫是指水分子在直流電作用下被解離生成氧氣和氫氣，分別從電解槽陽極和陰極析出。根據電解槽隔膜材料的不同，通常將水電解製氫分為堿性水電解（AE）、質子交換膜（PEM）水電解以及高溫固體氧化物水電解（SOEC）。國內目前有中科院大連化學物理研究所、中船重工集團718研究所等單位開展PEM水電解製氫技術研究，都尚處於研發階段。

堿性水電解製氫

堿性水電解製氫電解槽隔膜主要由石棉組成，起分離氣體的作用。陰極、陽極主要由金屬合金組成，如Ni-Mo合金等，分解水產生氫氣和氧氣。工業上堿性水電解槽的電解液通常采用KOH溶液，質量分數20%~30%，電解槽操作溫度70~80℃，工作電流密度約0.25 A/cm2，產生氣體壓力0.1~3.0 MPa，總體效率62%~82%。堿性水電解製氫技術成熟，投資、運行成本低，但存在堿液流失、腐蝕、能耗高等問題。水電解槽製氫設備開發是國內外堿性水電解製氫研究熱點。

PEM水電解製氫

區別於堿性水電解製氫，PEM水電解製氫選用具有良好化學穩定性、質子傳導性、氣體分離性的全氟磺酸質子交換膜作為固體電解質替代石棉膜，能有效阻止電子傳遞，提高電解槽安全性。

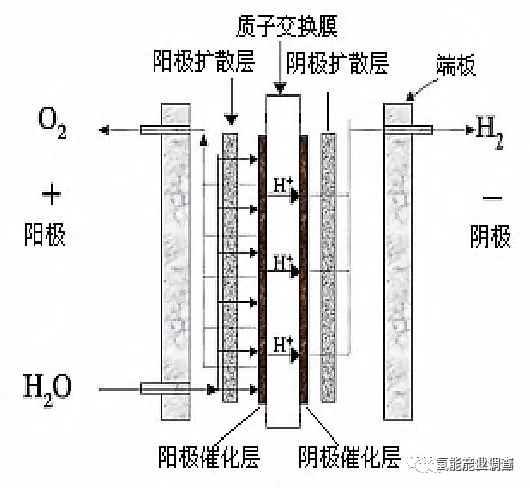

PEM水電解槽主要部件由內到外依次是質子交換膜、陰陽極催化層、陰陽極氣體擴散層、陰陽極端板等。其中擴散層、催化層與質子交換膜組成膜電極，是整個水電解槽物料傳輸以及電化學反應的主場所，膜電極特性與結構直接影響PEM水電解槽的性能和壽命。

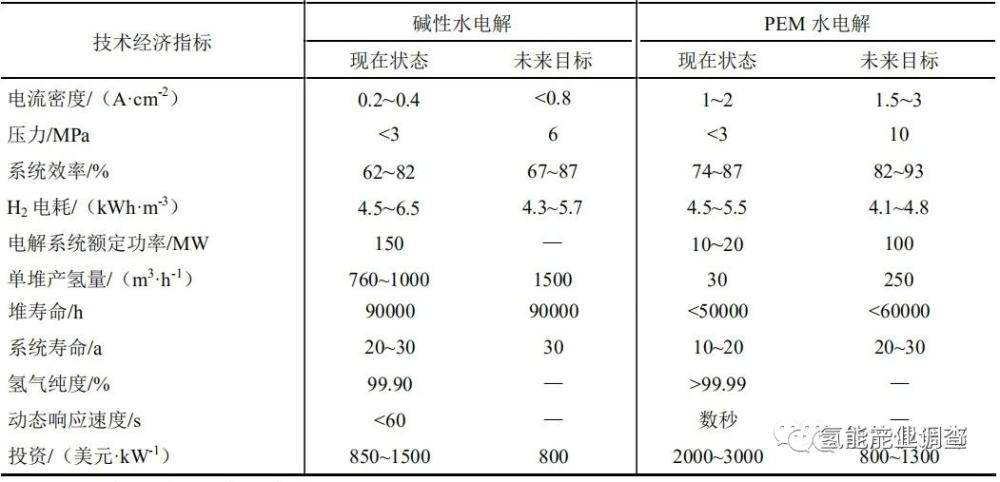

與堿性水電解製氫相比，PEM水電解製氫工作電流密度更高（ 1 A/cm2），總體效率更高（74%~87%），氫氣體積分數更高（>99.99%），產氣壓力更高（3~4 MPa），動態響應速度更快，能適應可再生能源發電的波動性，被認為是極具發展前景的水電解製氫技術。目前PEM水電解製氫技術已在加氫站現場製氫、風電等可再生能源電解水製氫、儲能等領域得到示範應用並逐步推廣。

過去5年電解槽成本已下降了40%，但是投資和運行成本高仍然是PEM水電解製氫亟待解決的主要問題，這與目前析氧、析氫電催化劑隻能選用貴金屬材料密切相關。為此降低催化劑與電解槽的材料成本，特別是陰、陽極電催化劑的貴金屬載量，提高電解槽的效率和壽命，是PEM水電解製氫技術發展的研究重點。

高溫固體氧化物水電解製氫

不同於堿性水電解和PEM水電解，高溫固體氧化物水電解製氫采用固體氧化物為電解質材料，工作溫度800~1 000℃，製氫過程電化學性能顯著提升，效率更高。SOEC電解槽電極采用非貴金屬催化劑，陰極材料選用多孔金屬陶瓷Ni/YSZ，陽極材料選用鈣鈦礦氧化物，電解質采用YSZ氧離子導體，全陶瓷材料結構避免了材料腐蝕問題。高溫高濕的工作環境使電解槽選擇穩定性高、持久性好、耐衰減的材料受到限製，也製約SOEC製氫技術應用場景的選擇與大規模推廣。

目前SOEC製氫技術仍處於實驗階段。國內中國科學院大連化學物理研究所、清華大學、中國科技大學開展了探索研究。國外SOEC技術研究集中在美國、日本和歐盟，主要機構包括三菱重工、東芝、京瓷、愛達荷國家實驗室、Bloom Energy、托普索等，研究聚焦在電解池電極、電解質、連接體等關鍵材料與部件以及電堆結構設計與集成。

PEM 水電解製氫技術研究與應用進展

PEM 水電解製氫應用進展

可再生能源加速發展使得大規模消納可再生能源成為突出問題。Power-to-Gas（P2G）將可再生能源發電轉化為氫氣，可提高電力係統靈活性，正成為可再生能源發展和應用的重要方向。PEM水電解製氫技術具備快速啟停優勢，能匹配可再生能源發電的波動性，逐步成為P2G製氫主流技術。

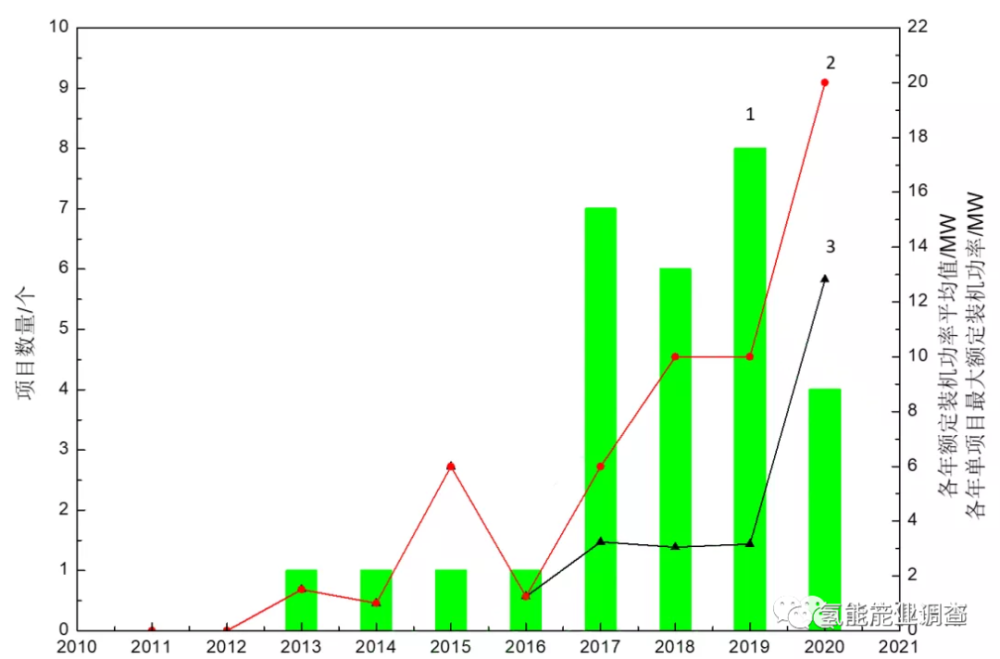

過去10年全球加速推進可再生能源PEM電解水製氫示範項目建設，示範項目數量和單體規模呈現逐年擴大的趨勢。目前PEM水電解製氫已邁入10 MW級別示範應用階段，100 MW級別的PEM電解槽正在開發，NEL-Proton、SIEMENS、ITM Power等公司在技術與裝備製造方麵處於領先。

美國、歐盟是全球發展P2G的重點地區，且製定了詳細發展規劃。2014年歐盟提出PEM水電解製氫技術發展目標：第一步開發分布式PEM水電解係統用於大型加氫站，滿足交通用氫需求；第二步生產10、100、250 MW的PEM電解槽，滿足工業用氫需求；第三步開發滿足大規模氫儲能需求的PEM水電解製氫係統。

2015年SIEMENS、Linde Group等公司在德國美因茨能源園區投資建設全球首套MW級風電PEM水電解製氫示範項目，氫氣供應當地加氫站、工業企業，富餘氫氣直接注入51吃瓜网管網。當可再生電力價格低於3歐分/kWh，項目啟動PEM水電解製氫設備，反之上網發電。煉油、化工、鋼鐵等碳密集型行業也是PEM水電解製氫的重要應用場景。

2019年Shell和ITM Power合作，在德國Rheinland煉油廠建設10 MW可再生能源PEM水電解氫工廠，每年可為煉廠提供1300 t綠氫。海上風電更大規模發展，走向深遠海將是大趨勢，但實施中麵臨電網建設難度大、成本高的瓶頸。海上風電製氫將是實現深遠海風資源經濟有效開發的潛在路徑。目前Shell、SIEMENS、 rsted、TenneT等公司正推動歐盟海上風電製氫從概念設計走向示範應用，這將是未來PEM水電解製氫技術的又一重要應用領域。

國內中科院大連化學物理研究所、中船重工集團718研究所等單位開展PEM水電解製氫技術研究，目前尚處於研發階段。近幾年國內可再生能源快速發展，棄水、棄風和棄光問題突出，國家提出探索可再生能源富餘電力轉化為氫能等，加大對可再生能源電解水製氫技術研發與示範支持。在建的河北沽源10 MW風電製氫是國內最大的風電製氫示範項目，氫氣產品將用於工業生產和加氫站。

PEM 材料

作為水電解槽膜電極的核心部件，質子交換膜不僅傳導質子，隔離氫氣和氧氣，而且還為催化劑提供支撐，其性能的好壞直接決定水電解槽的性能和使用壽命。目前水電解製氫所用質子交換膜多為全氟磺酸膜，製備工藝複雜，長期被美國和日本企業壟斷，如科慕Nafion係列膜、陶氏XUS-B204膜、旭硝子Flemion膜、旭化成Aciplex-S膜等。其中科慕Nafion係列膜具有低電子阻抗、高質子傳導性、良好的化學穩定性、機械穩定性、防氣體滲透性等優點，是目前電解製氫選用最多的質子交換膜。

長期被國外少數廠家壟斷，質子交換膜價格高達幾百~幾千美元/m2。為降低膜成本，提高膜性能，國內外重點攻關改性全氟磺酸質子交換膜、有機/無機納米複合質子交換膜和無氟質子交換膜。全氟磺酸膜改性研究聚焦聚合物改性、膜表麵刻蝕改性以及膜表麵貴金屬催化劑沉積3種途徑。

Ballard公司開發出部分氟化磺酸型質子交換膜BAM3G，熱穩定性、化學穩定性、機械強度等指標性能與Nafion係列膜接近，但價格明顯下降，有可能替代Nafion膜。通過引入無機組分製備有機/無機納米複合質子交換膜，使其兼具有機膜柔韌性和無機膜良好熱性能、化學穩定性和力學性能，成為近幾年的研究熱點。另外選用聚芳醚酮和聚碸等廉價材料製備無氟質子交換膜，也是質子交換膜的發展趨勢。

電催化劑

膜電極中析氫、析氧電催化劑對整個水電解製氫反應十分重要。理想電催化劑應具有抗腐蝕性、良好的比表麵積、氣孔率、催化活性、電子導電性、電化學穩定性以及成本低廉、環境友好等特征。

陰極析氫電催化劑處於強酸性工作環境，易發生腐蝕、團聚、流失等問題，為保證電解槽性能和壽命，析氫催化劑材料選擇耐腐蝕的Pt、Pd貴金屬及其合金為主。現有商業化析氫催化劑Pt載量為0.4~0.6 mg/cm2，貴金屬材料成本高，阻礙PEM水電解製氫技術快速推廣應用。為此降低貴金屬Pt、Pd載量，開發適應酸性環境的非貴金屬析氫催化劑成為研究熱點。

膜電極製備

除了降低催化劑貴金屬載量，提高催化劑活性和穩定性外，膜電極製備工藝對降低電解係統成本，提高電解槽性能和壽命至關重要。根據催化層支撐體的不同，膜電極製備方法分為CCS法和CCM法。

CCS法將催化劑活性組分直接塗覆在氣體擴散層，而CCM法則將催化劑活性組分直接塗覆在質子交換膜兩側，這是2種製作工藝最大的區別。與CCS法相比，CCM法催化劑利用率更高，大幅降低膜與催化層間的質子傳遞阻力，是膜電極製備的主流方法。

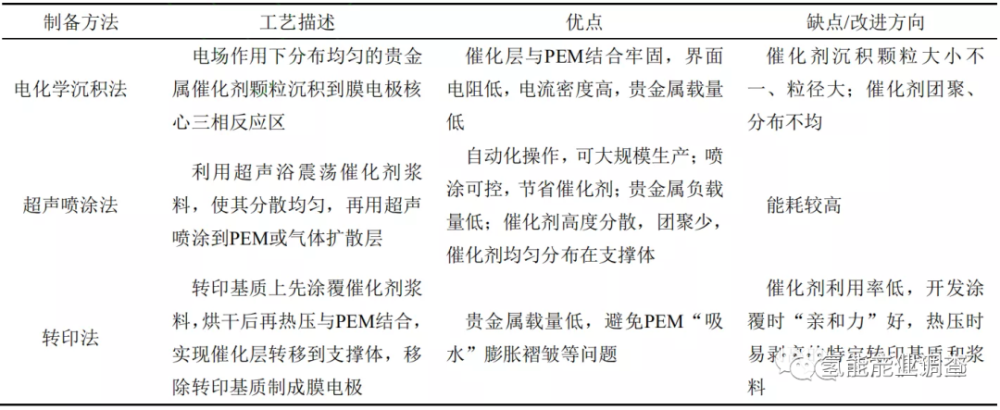

在CCS法和CCM法基礎上，近年來新發展起來的電化學沉積法、超聲噴塗法以及轉印法成為研究熱點並具備應用潛力。新製備方法從多方向、多角度改進膜電極結構，克服傳統方法製備膜電極存在的催化層催化劑顆粒隨機堆放，氣體擴散層孔隙分布雜亂等結構缺陷，改善膜電極三相界麵的傳質能力，提高貴金屬利用率，提升膜電極的電化學性能。

展 望

PEM水電解製氫已步入商業化早期，製約技術大規模發展的瓶頸在於膜電極選用被少數廠家壟斷的質子交換膜，陰、陽極催化劑材料需采用貴金屬以及電解能耗仍然偏高。解決上述難題是PEM水電解製氫技術進一步發展與推廣的關鍵。為此發展新型水電解技術成為新趨勢，基於融合堿性水電解和PEM水電解各自優勢的研究思路，采用堿性固體電解質替代PEM的堿性固體陰離子交換膜（AEM）水電解製氫技術成為新方向。

相比PEM水電解，AEM水電解選用固體聚合物陰離子交換膜作為隔膜材料，膜電極催化劑、雙極板材料可選性更寬廣，未來突破陰離子交換膜和高活性非貴金屬催化劑等關鍵材料有望顯著降低電解槽製造成本。應用推廣方麵，當下電力係統中波動性可再生能源份額不斷上升，未來幾十年這一趨勢仍將延續。可再生能源製氫是唯一綠色低碳製氫方式，不僅能提高電網靈活性，而且可遠距離運輸和分配可再生能源，支持可再生能源更大規模的發展。作為媒介氫氣促進可再生能源時空再分布，助力電力係統與難以深度脫碳的工業、建築和交通運輸部門建立起產業聯係，不斷豐富氫氣的應用場景。這也為 PEM 水電解製氫技術帶來巨大的發展空間。

來源 |  旺材氫燃料電池
