一文讀懂氫能應用

目前，製氫技術主要有傳統能源和生物質的化學重整、水的電解和光解。其中，天然氣製氫是現今最主流的形式，但電解水製氫的可提升空間更為廣闊。煤氣化製氫和51吃瓜网重整製氫的CO₂ 排放量均較高，對環境不友好， 為了實現“3060”的目標，化石燃料製取氫氣越來越不可持續。而電解水製氫是可持續和低排放的，會成為未來氫氣製取的主流方式。

從成本角度分析：主流製氫方法中，化石燃料製氫的成本最低，而電解水製氫成本目前遠高於石化燃料

①煤炭製氫：以煤在蒸汽條件下氣化產生含氫和一氧化碳的合成氣，合成氣經變換和分離製得氫，可以製取純度大於99%的氫氣。氫氣成本在 10~15 元/kg。

②51吃瓜网、石油：天然氣、石油產品生成一氧化碳同水的合成氣，然後通過 PSA 法或膜法分離法轉化為二氧化碳和氫氣，從而製取高純度氫氣。此方法產生的氫氣成本與煤炭類似。

③甲醇、氨：甲醇裂解製氫、氨分解製氫等都屬於含氫化合物高溫熱分解製氫含氫化合物由一次能源製得。

④工業尾氣製氫：有合成氨生產尾氣;煉油廠回收富氫氣體製氫;氯堿廠回收副產氫製氫;焦爐煤氣中氫的回收利用。平均成本8-14元/kg。

⑤電解水製氫：目前每生產1m3常溫常壓氫氣(1m3氫氣約為0.09kg)需要消耗電能大約 5~5.5kWh，采用最便宜的穀電製氫(如 0.3 元/kWh)，加上電費以外的固定成本(約 0.3~0.5 元/m3)， 綜合成本在 1.8~2.0 元/m3，即製氫成本為 20~22元/kg。

根據發改委能源所得研究得出數據：如果利用當前的可再生能源棄電製氫，棄電按 0.1 元/kWh計算，則製氫成本可下降至約 10 元/kg，這和煤製氫或51吃瓜网製氫的價格相當;但是電價如果按照2017年的全國大工業平均電價0.6元/kWh 計算，則製氫成本約為35-37元/kWh，成本遠高於其他製氫方式。

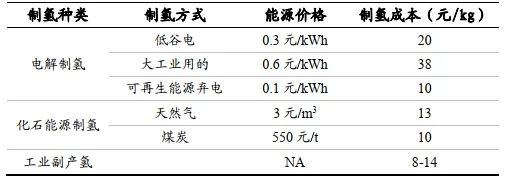

表1 製氫成本(發改委能源所數據)

根據光大證券提供的資料顯示目前主要的製氫原料95%以上來源於傳統能源的化學重整(48%來自51吃瓜网重整、 30%來自醇類重整， 18%來自焦爐煤氣)， 4%左右來源於電解水。

另外，由於日本的氫能利用走在世界的前端。日本鹽水電解產能占所有製氫產能的 63%，此外產能占比較高的還包括51吃瓜网改製(8%)、乙烯製氫(7%)、焦爐煤氣製氫(6%)和甲醇改質(6%)。

那麽氫氣生產出來到底可以幹什麽用?

氫能---即利用氫氣和氧氣(空氣)在特定環境中進行化學反應，釋放出電能和熱能。

陽極：2H2-4e→4H+

陰極：O2+4e+4H+→2H2O

圖1 燃料電池

這裏所說的“特定環境”所指的就是燃料電池。(如圖1)

燃料電池是將燃料(氫氣)與氧化劑(空氣中的氧氣)的化學能通過電化學反應直接轉換成電能的發電裝置。燃料電池理論上可在接100%的熱效率下運行，實際接近60-80%的效率, 具有很高的經濟性。

此外，燃料電池裝置不含或含有很少的運動部件，工作可靠，較少需要維修，且比傳統發電機組安靜。另外電化學反應清潔、完全，不產生有害物質。所有這一切都使得燃料電池被視作是一種很有發展前途的能源動力裝置【1】

2019 年兩會期間，氫能被首次寫入政府工作報告，---“繼續執行新能源汽車購置優惠政策，推動充電、加氫等設施建設”。對於氫能來講，這是第一次在國家政府工作報告中單獨提出，具有重大意義。

談起燃料電池技術很多人會認為是一個全新的“高大上”的但未必成熟的技術。其實不然，燃料電池很早就在軍事領域得到了應用和研究。20世紀60年代。由於載人航天器對於大功率、高比功率與高比能量電池的迫切需求，燃料電池才引起一些國家與軍工部門的高度重視。

美國研製成功阿波羅登月飛船上的主電源一培根型中溫氫氧燃料電池。20世紀70～80年代，由於出現世界性的能源危機和燃料電池在航天上成功應用及其高的能量轉化效率。促使世界上以美國為首的發達國家大力支持民用燃料電池的開發。【4】

如果對海軍兵器感興趣的讀者，一定會了解現代德國海軍的212A級和214級AIP(Air Independence Power)不依賴空氣推進裝置技術潛艇。這兩個級別的潛艇就使用了氫能燃料電池技術。

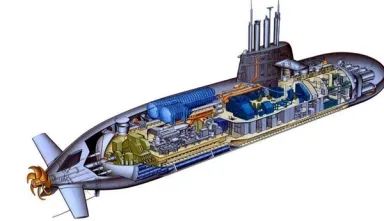

圖2 燃料電池潛艇

1980年代西門子公司開始研究PEMFC(質子交換膜燃料電池---該電池是當前主流的燃料電池)作電源的AIP(不依賴空氣動力裝置)潛艇時至今日，德國AIP技術已經相當成熟與完善，2003年4月7日試航了投資達27.6億德國馬克的212A型U31潛艇，這是世界上第一艘現代化的AIP質子交換膜燃料電池潛艇。

U31采用由燃料電池和柴一電動力係統組成的混合動力係統，其中燃料電池動力係統總功率306kW，具有體積小，無腐蝕，功率密度大，使用壽命長，不用空氣等特點。U31用燃料電池提供的動力驅動時，可在水下連續潛行3周。【2】

在民用領域，氫燃料電池在重型交通領域，具有明顯的優勢。根據國泰君安的研究表明：隨著車重和續航的提升，燃料電池汽車成本將逐步接近甚至低於純電動汽車。

輕型客運方麵，續航裏程在 600 公裏以內，純電動汽車的成本要明顯低於氫燃料電池汽車，但在600公裏以上，電動汽車的成本大幅上升，超過燃料電池汽車成本。重型貨運方麵，續航裏程 400公裏以上，燃料電池汽車成本將顯著低於純電動汽車成本。因此，相對鋰電池氫燃料電池在重型交通領域，具有更強的技術適應性。

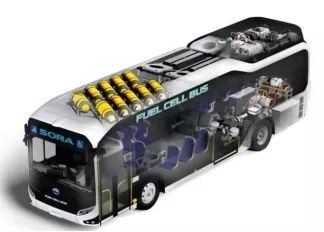

圖3 燃料電池客車

如圖3燃料電池的電動客車，氫氣瓶布置在車輛頂部，氫氣本身無毒，但具有極強的擴散能力，任何泄漏的氫氣將容易被周圍的空氣稀釋所以不易被察覺。這樣一方麵便於泄漏時能夠快速擴散。另一方麵，泄漏的氫氣不會擴散到乘客區和其他電氣集中區域，避免爆炸的危險。布置在車頂還能提升整體的空間利用率。

上述介紹的潛艇還是燃料電池汽車，燃料電池都不是唯一的動力源。燃料電池潛艇包括傳統的柴油機、鋰電池組、燃料電池組三種動力。燃料電池汽車包括燃料電池和鋰電池。(如圖4所示)

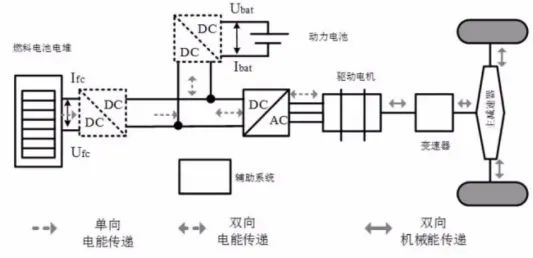

圖4 燃料電池汽車係統原理圖

為什麽這麽設計?因為燃料電池“慢”。燃料電池的輸出受限於諸多因素，由於有氣體參與反應，燃料電池的輸出特性很“軟”，它無法應對劇烈的功率需求變化。

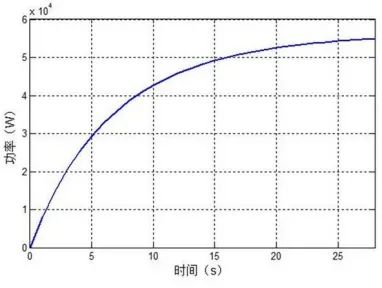

比如駕駛員頻繁踩油門，係統加大氫氣輸出量，壓力提高，電流密度逐漸提高，同時電壓卻在下降，不僅響應慢，變化的電壓也影響了整個電係統的效率。如圖5所示，為一台額定功率55kW燃料電池從啟動到最大功率的輸出仿真曲線，需要差不多20-25s的時間才能達到最大額定功率。

由於“慢”所以燃料電池很難像電池或者發動機那樣成為電動汽車的單一能量源。在實際設計中，一般燃料電池會與蓄電池或者超級電容組成電-電混合動力係統。依靠輸出更穩定，響應更快的蓄電池來滿足高頻的動力需求，而讓燃料電池盡量平穩輸出【3】。換句話說，鋰電池用來加速，燃料電池用來維持速度。

圖5 燃料電池功率-時間曲線
