氣體輸送管道質量的評價

高純工業氣體有多種供應方式，根據生產規模和用氣要求有現場製氣，管道輸送供氣，槽車輸送供氣或鋼瓶組輸送供氣等方法，係統的正確選材與安裝，對確保輸送氣體的質量是至關重要的。除對管道係統進行必要的宏觀檢查外，最重要的是對管道係統進行純度、水分、潔淨度的檢測。

對純度、水分、潔淨度的檢測，是對高純、超純管道係統驗收的三項基本內容。通常的做法是通過測定試驗用本底氣體在管道係統始末端三項指標的變化來反應管道接口與焊接的嚴密性、管道材料的防滲透性和管壁受氣流的衝刷影響。純度檢測，主要是對高純試驗氣體通過管道係統後，氣體本身純度的變化，即對氧、氮、二氧化碳等微量雜質的滲透情況進行檢測，基本方法有原電池法、氣相色譜法等。水分檢測，即對管道氣體中的水分雜質進行測定，目前多采用露點法、電容法、電解法等。潔淨度檢測，是通過對氣體輸配係統中汙染物粒子的測定來判斷管路內壁是否潔淨，主要采用光散射法、膜過慮法進行檢測。

一．純度檢測

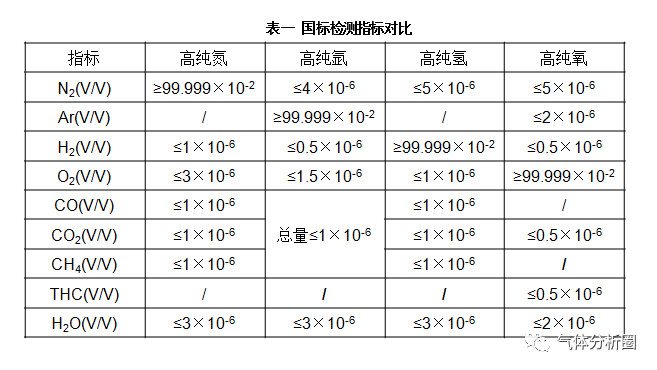

隨著現代工業和半導體技術的飛速發展，各行各業對氣體純度的要求越來越高。一般把氣體分為大宗氣體(Bulk Gas)和特種氣體(SpecialGas)兩種。大宗氣體一般是指集中供應且用量較大的氣體，如O₂、Ar、H₂、He、N₂；特種氣體則是指那些在特定領域中應用的，對氣體有特殊要求的純氣，高純氣或由高純單質氣體配製的二元或多元混合氣等，如NF₃、SF₆、AsH₃等。針對不同氣體，對其雜質種類和含量有不同要求，如下表所示：

於氣體純度的檢測，一般采用配備各種檢測器(TCD、FID、DID、FPD、ECD、MSD)的氣相色譜儀對氣體中的各類雜質進行分析，各雜質所用檢測器類型與檢出限如表二所示。

二.水分檢測

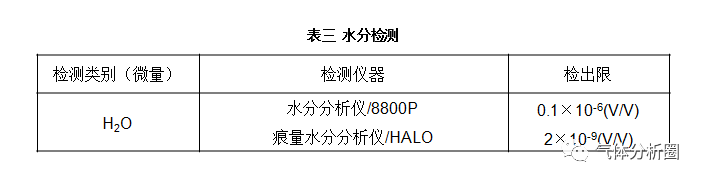

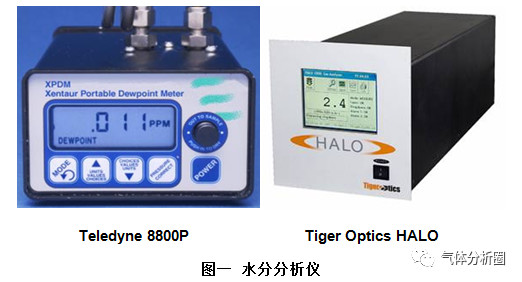

水基本上是所有高純氣體中的有害雜質，一般要求在ppm級的管路係統中，要求管道係統末端不應超過始端含水量的1.1倍。而在ppb級的管路係統，末端含水量變化不得大於10ppb。一般常用的檢測儀器有美國Teledyne Analytical Instruments公司的電容式水分分析儀（用於ppm級的管路係統檢測）和美國Tiger Optics公司采用光腔衰蕩光譜法的痕量水分分析儀（用於ppb級的管路係統檢測），部分水分分析儀器信息如表三與圖一所示。

三.潔淨度檢測

對管道潔淨度的檢測是一項困難的工作。根據目前半導體企業的實際生產情況和檢測要求，可將氣體中的固體雜質分為兩類，一類為金屬固體雜質，一類為非金屬固體雜質。在不需要精確計量的情況下，可以用顆粒度測試來對氣體係統的潔淨度進行評價。

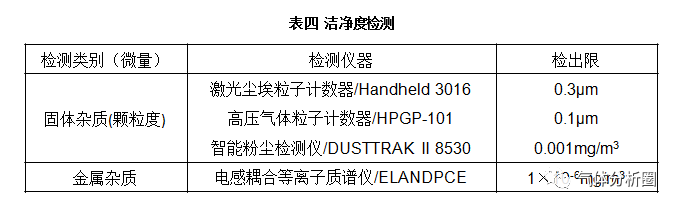

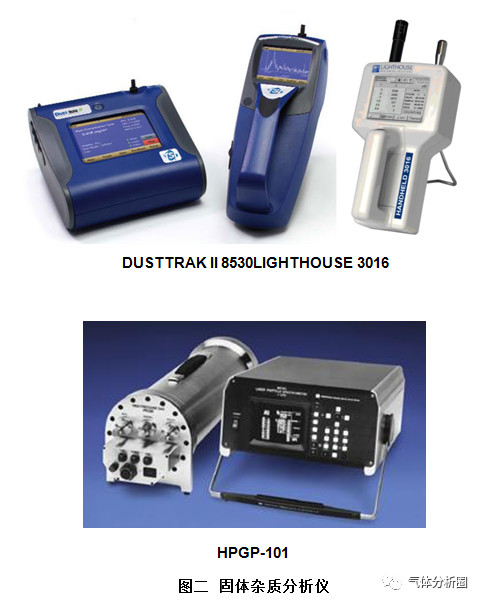

顆粒度檢測常用的儀器有美國LIGHTHOUSE公司的塵埃粒子計數器和美國PARTICLE MEASURING SYSTEMS公司的高壓激光粒子計數器和美國TSI公司生產的粉塵檢測儀等。針對金屬雜質的測試則需要對氣體樣品進行前處理，然後用電感耦合等離子質譜儀對金屬雜質進行定量。潔淨度檢測部分相關儀器信息如表四與圖二所示。
