LY-SB-3型檢定儀
一.概述
本儀器適用於新產和修理後及使用中的百分表、杠杆式百分表及量程6-450mm的內徑百分表的綜合性檢定。本檢定儀符合JJG201-99＂指示類量具檢定儀＂國家計量檢定規程要求。
本檢定儀可檢定：
1.百分表：可檢測杆受徑向力時對示值的影響、示值變動性、測力、示值誤差、回程誤差。
2.杠杆式百分表：可檢示值誤差、回程誤差、示值變動性。
3.內徑百分表：可檢量程6-450mm以內的內徑百分表的示值誤差、相鄰誤差(漲簧式和鋼球式內徑表除外)。
二.結構

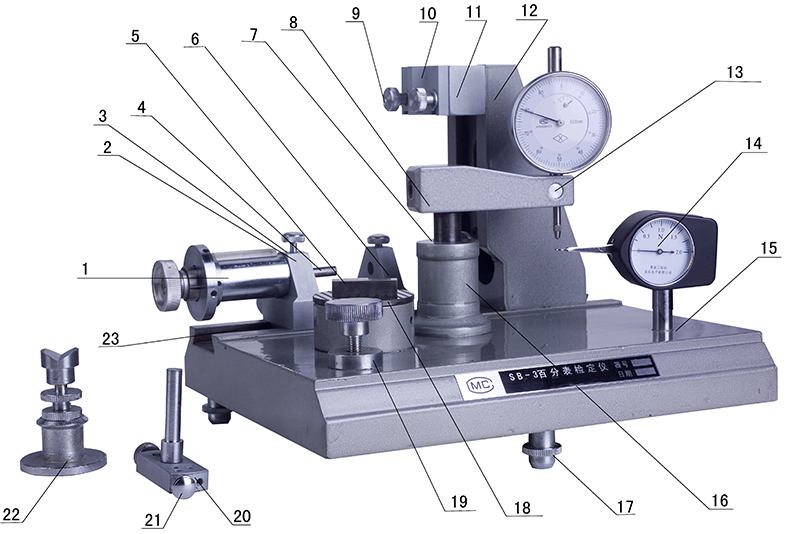

圖1 SB-3型百分表檢定儀結構示意圖
1.示值定位裝置 2.測微頭座 3.固定螺紗 4.測杆 5.偏心鎖緊軸 6.百分表座 7.升降軸固緊螺釘 8.旋臂 9.V型壓板固緊螺釘 10.V型壓板 11.V型夾座 12.立柱 13.旋臂固緊螺釘 14.指針式扭簧測力計 15.底座 16.升降立柱 17.水平腳 18.帶筋平台 19.升降調節螺釘 20.固緊螺釘 21.杠杆百分表夾具 22.V型托架 23.半圓柱形側塊
三.主要技術要求
1.儀器在0-25mm內、示值誤差不大於0.004mm、在任意10mm範圍內示值誤差不大於0.003mm、任意1mm範圍內不大於0.002mm、回程誤差不大於0.001mm。
2.測力計有效測量範圍0-1.6N，分度值0.1N。
3.帶筋平台平麵度不大於0.001mm、表麵粗糙度不大於0.05um。
4.半圓柱形側塊平行度不大於0.001mm。
