- 詳細信息
一、適用場合
DSZ型繩索張力儀適用於電力行業、通信行業、交通運輸行業、玻璃牆幕裝飾行業、索道運行業、建築行業、遊樂場所、隧道施工、漁業捕撈與各大科研院所和教學機構、檢測機構及涉及到繩索和鋼絲繩拉力的場合。
二、功能特點
1、具有張緊力的繩索結構，不需拆卸即可直接測量。
2、重量輕、結構簡單、操作方便，適用於任何場合。
3、性能穩定、測量精度高，具有係統自動補償功能，當被測索規格與測力儀索號規格相同時，在額定量程內精度可達2%以內。
4、具有十五種線徑測量功能、測量範圍更寬。
5、使用範圍：適用於柔性的，拉伸的索。如各種鋼絲繩、高強度繩索等。
6、精度等級：最大功能的2～6%（取決於繩索形式和特點）。
7、繩索直徑：￠6～￠40mm。

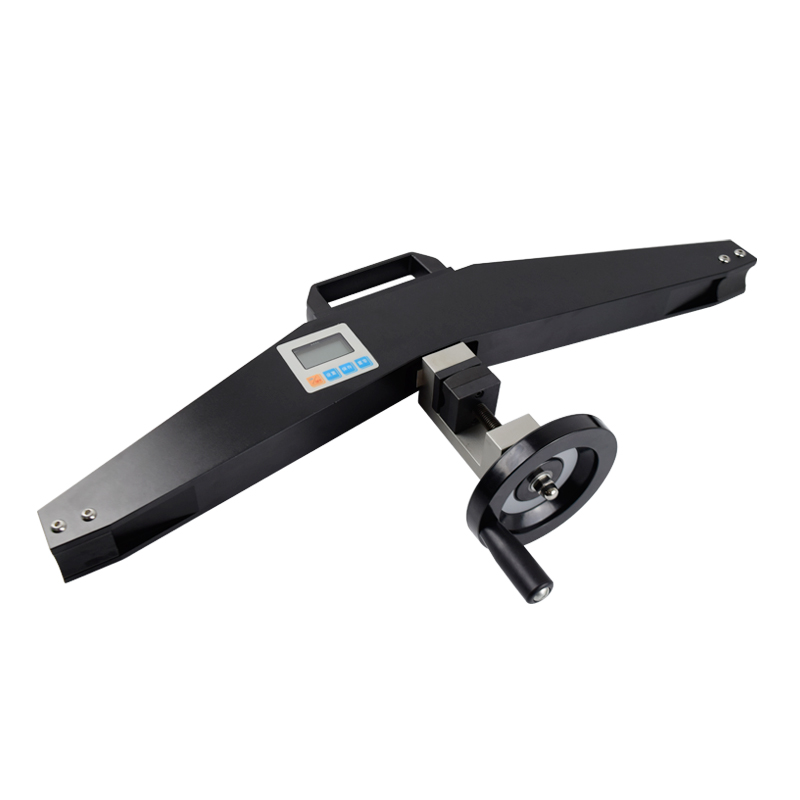

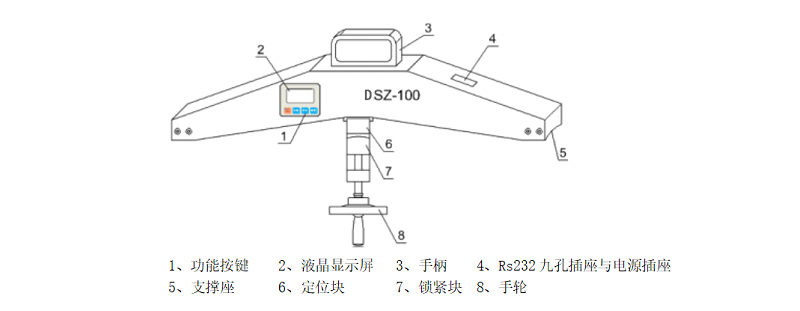

三、外形結構
四、型號規格參數
五、工作原理

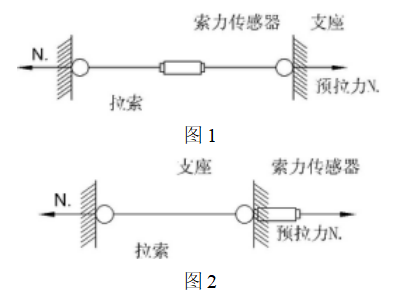

索力的測定分介入式和非介入式兩種。所謂介入式測力是指在索的端頭或跨中，將索斷開後串接一隻拉力傳感器，直接將索力讀出，這是一種最正確和直觀的測力方法，如下圖1、2所示。
這種測力方法的投入大，隻適用於試驗研究和噸位大、要求高的個別工程，不適用於布索量大的預應力結構工程。

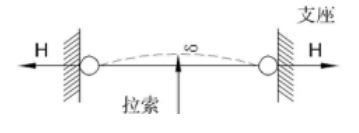

非介入式測力的方法也有兩種，一種是震動頻率測量法，即索的自振周期T與索內張力H、索長L、索的質量W成函數關係，由公式可知測出了索的震動周期T就可算出索內的拉力H，原理比較簡單，但將震信號轉化為信號，經計算機處理後再輸出索力值。這個過程需要的儀器設備多，工人掌握的難度大，也不便於高空作業。另外索端的支承條件對震動周期有影響，對索力測量的精確度也有影響。另一種測量索力的原理是基於力學原理，如下圖所示，索力的橫向位移δ與索的拉力H、橫向力P和索的長度之間有函數關係。位移保持一定數值情況下，索拉力H越大，橫向作用力P越大。
用力傳感器將橫向力P輸出，經微處理器處理後轉化為索拉力，然後再用液晶顯示。上述原理也比較簡單，但橫向力與索力之間的關係，尚與索的直徑、斷麵構造.繩索的延伸率和拉力的大小等有關，我們通過微處理器的修正和精確的標定等處理後獲得正確而又穩定的索力。能過試驗和檢驗，已達到國外同類產品水平。

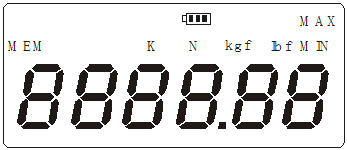

六、屏幕顯示
1、PEAK 顯示
當“PEAK”顯示時，表示Peak mode（峰值保持模式）,顯示屏顯示峰值直至手動清零；當沒有顯示“PEAK”時，表示“track mode”（實時荷重值模式），屏幕上的數值隨荷重的變化而變化。
2、MEM 顯示
有資料被儲存記憶時，“MEM”會顯示。按“保存 ”鍵查看記憶數據時，“MEM”閃爍。
3、單位顯示
字母“K”，與“N”、“kgf”、“lbf”分別組合成“KN（千牛）”、“t（噸）”、“Klb（千磅）”如圖示：
4、MAX、MIN 顯示
當測量值大於最大值時，MAX顯示；
當測量值小於最小值時，MIN顯示。
1、電源顯示
電源電量顯示
和低電量提示。
七、按鍵介紹
1、ON/OFF鍵：可以用來開機，和關機。
2、設置鍵：用戶在測量界麵可以通過此鍵進入設置菜單，並且在設置數據時按此鍵保存數據。
3、保存鍵：用來保存測量的數據，長按此鍵，進入查看界麵。在查看界麵時，按此鍵，可以選擇當前儲存測量值。
4、置零鍵：在實時測量時，按此鍵，可以修正零點。在峰值和自動峰值時，按此鍵，可以清除峰值，恢複到零點；在查看界麵時，按此鍵，可以清除當前儲存測量值，長按此鍵，可以清除全部存儲測量值。在用戶設置界麵，按此鍵，不保存數據退回上一級界麵。

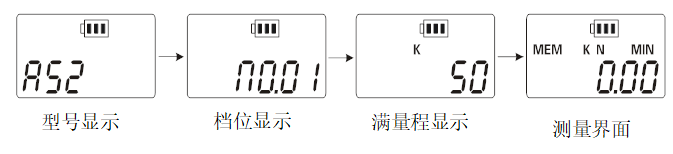

八、開機顯示
九、功能介紹
1、設置功能

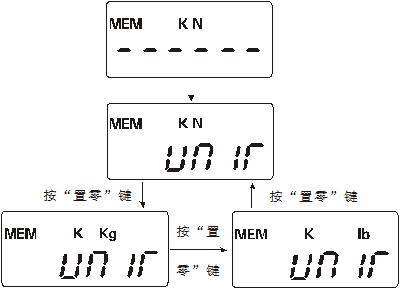

a、單位設置：開機顯示完成後，按“設置”鍵進入單位設置，每按“置零”鍵一次，進行N、kg、Ib三種單位之間相互切換，選擇所需單位，再按“設置”鍵進入下一功能設置，如下圖所示：
b、峰值設置：上步操作完成後，按“設置”鍵進入峰值設置，每按“置零”鍵一次，進行PEAK（表示峰值保持模式）、無此類字符顯示（表示實時荷重值模式）二種模式之間相互切換，選擇所需模式，再按“設置”鍵進入下一功能設置，如下圖所示：

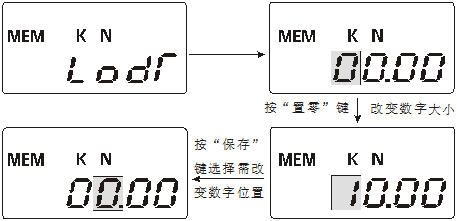

c、限值設置：上步操作完成後，按“設置”鍵進入下限值設置，分別按“保存”、“置零”鍵，進行數字調整，選擇所需數值，再按“設置”鍵進入下一功能設置，如下圖所示：
d、上限值設置：上步操作完成後，按“設置”鍵進入上限值設置，分別按“保存”、“置零”鍵，進行數字調整，選擇所需數值，再按“設置”鍵進入下一功能設置，如下圖所示：
e、背光功能設置：上步操作完成後，按“設置”鍵進入背光功能設置，每按“置零”鍵一次，進行YES與NO二種模式之間相互切換，選擇所需模式，再按“設置”鍵進入下一功能設置，如下圖所示：
f、自動關機時間設置：上步操作完成後，按“設置”鍵進入自動關機時間設置，分別按“保存”、“置零”鍵，進行數字調整，選擇所需數值，再按“設置”鍵後顯示設置完畢界麵，最後返回到測量模式，如下圖所示：

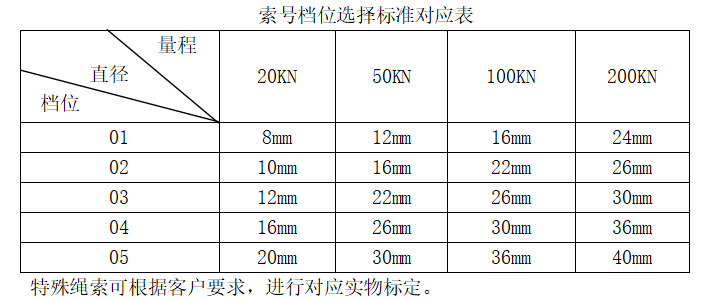

2、索號檔位選擇

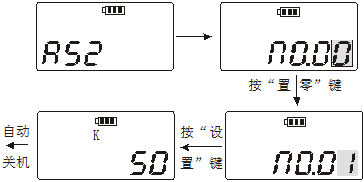

開機後長按“保存”鍵，進入檔位選擇，按“置零”鍵選擇檔位，再按“設置”鍵，係統保存數據，自動關機，關機後重新啟動，如下圖所示：
3、保存功能
a、在正常測量狀態下，按一下“保存”鍵，保存一個正在測試時所得的測量值；
b、長按“保存”鍵4秒鍾，進入查看界麵，界麵有“MEM”字符閃爍，可查看儲存數據，再按“保存”鍵，查看下一組數據，按“置零”鍵，返回測量模式，如下圖所示：
十、使用方法
1、根據被測繩索的外徑，選擇索號檔位。（具體按鍵操作可參照上條功能介紹的第二點）
注意：測試時，將繩索的最高點對正定位塊，將被測繩索壓緊在定位塊上即可。

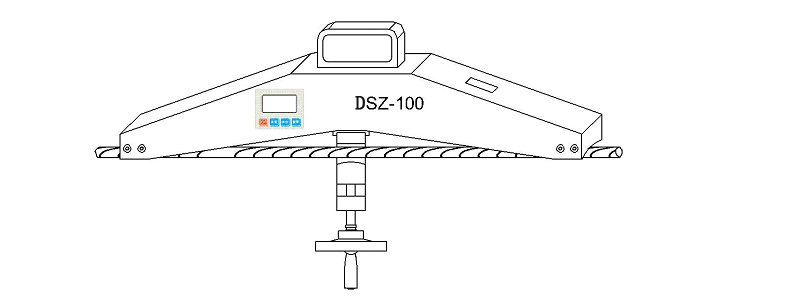

將鎖緊手柄鬆開，被測繩索通過鎖緊塊與定位塊之間，兩支撐座與繩索完全接觸，如下圖所示，按“置零”鍵選擇測量模式（實時荷重值模式、峰值保持模式、峰值保持自動解除模式）。
2、旋緊鎖緊手柄，將被測繩索壓緊在定位塊上，顯示的數值即為被測繩索的實際張緊力力值。
十一、安全注意事項
注意事項
如果操作錯誤，可能會損壞本儀器或導致嚴重的事故。本說明書中指出了預防事故發生的重要事項和儀器的使用方法， 請在使用前仔細閱讀此說明書，閱讀後妥善保存，以備再次閱讀。
如果是測試衝擊負荷請選用最大負荷比所要測試的衝擊負荷大一倍的機型。
警告事項
1、不要超出最大量程來使用本儀器。否則可能導致傳感器損壞，甚至發生事故。
2、當測試值超過量程時, 蜂鳴器會連續鳴叫, 此時請快速解除所加之載荷或降低負荷。
安全事項
1、 請使用配套的充電器充電，否則會引起電路故障，甚至引發火災。
2、不要使用充電器額定電壓以外的電源，否則可能會引起電擊或火災。
3、不要用濕手拔出或插入插頭，否則可能導致觸電。
4、不要拉拽充電器的電源線來拔出插頭，以免電線被扯斷而遭電擊。
5、請用柔軟的布來清潔本機。將布浸入泡有清潔劑的水中，擰幹後再清除灰塵和汙垢。
注意：不要使用易揮發的化學物質來清潔本機( 如揮發劑、稀釋劑、酒精等)
6、請勿在以下環境中操作本機
（1） 潮濕的環境
（2） 多塵的環境
（3） 使用油或化學品的地方
（4） 周圍有震源的地方
7、請在規定的溫濕度範圍內使用及儲存，否則可能造成儀器故障。
8、不要自行拆卸修理或改造本機 ，這些行為可能引起儀器永久性故障。
9、其他安全生產需注意的未盡事項。
