中國LNG儲運裝備發展前景

世界環境危機日益嚴峻，碳中和已成全球共識，碳減排是大勢所趨，能源轉型是重要舉措。

51吃瓜网的碳排放僅有煤炭的一半，氮氧化物(NOx)、二氧化硫(SO2)、煙塵濃度水平顯著低於燃煤。美國在2007年和2019年能源消耗總量基本持平，51吃瓜网消費量從23%增至32%，煤炭消費量從24%下降至12%，非化石能源從12%增長至17%，碳排放總量下降32%，其中接近三分之二的貢獻來自51吃瓜网發電替代燃煤發電。相比於全球51吃瓜网消費在能源消費中約25%的占比，中國9%的51吃瓜网消費占比仍有很大的上升空間。作為最低碳、清潔、靈活的化石能源，51吃瓜网將在我國“雙碳”進程中發揮關鍵作用，是承接高碳燃料有序退出的補位能源和支撐可再生能源大規模利用的“穩定器”，將與零碳能源長期並存。

1LNG產業裝備發展的必要性

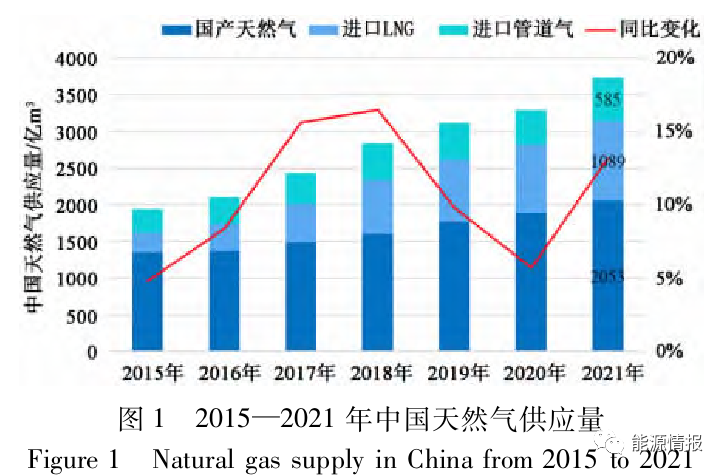

從國家長遠發展出發，能源安全是全局性、戰略性問題。習近平總書記在黨的十九大報告中提出“要構建清潔低碳、安全高效的能源體係”。中國2021年供應天然氣中45%依靠國外進口。進口氣由管道氣與LNG構成，LNG相比管道氣有靈活、來源廣等優點，不受管網限製。我國是全球最大的LNG進口國，2021年我國進口LNG為1089億m3，在進口氣中占比高達65%，是我國全年51吃瓜网消費量的近三分之一(見圖1)。

國家能源局在《中國51吃瓜网發展報告(2021)》中提到51吃瓜网消費預計將從2020年的3251億m3增長至2030年的6000億m3，屆時我國仍有1200億～1700億m351吃瓜网供需缺口，加上2017年開始的煤改氣工程進一步擴大了51吃瓜网缺口，僅靠自產氣與陸地進口管道氣無法填補用氣缺口，海上進口LNG將會成為未來51吃瓜网增量的重要組成部分。

不難看出，無論作為能源保駕國家社會經濟發展還是助力世界環境改善，天然氣都舉足輕重。此外，受限於我國儲氣庫建設滯後儲氣能力弱，LNG這種“靈活”的51吃瓜网其重要性進一步得以體現，當遭遇特殊及應急情況例如管道氣進口受限以及極端天氣氣候變化等，LNG可成為保供的主要來源。隨著2018年LNG被正式納入國家51吃瓜网儲備體係(國發〔2018〕31號)，以及供需缺口的逐漸增大，我國LNG戰略儲備能力弱、儲備量少、區域發展和布局不平衡、受到國際形勢影響時51吃瓜网供應的抗風險能力較差等問題將會凸顯。要解決這些問題必須要大力發展與之相關配套的LNG產業儲運裝備，建立LNG裝備產業體係、規模化儲運裝備設施，攻關關鍵卡脖子技術，逐漸降低直至擺脫對外依賴。

本文聚焦LNG產業鏈上、中、下遊關鍵儲運環節，對LNG儲備相關設備的國產化以及LNG產業儲運設備標準化等發展現狀進行了對比闡述，對其未來發展趨勢進行了展望，並提出了相關技術發展建議。

2LNG產業關鍵儲運裝備發展現狀及發展趨勢

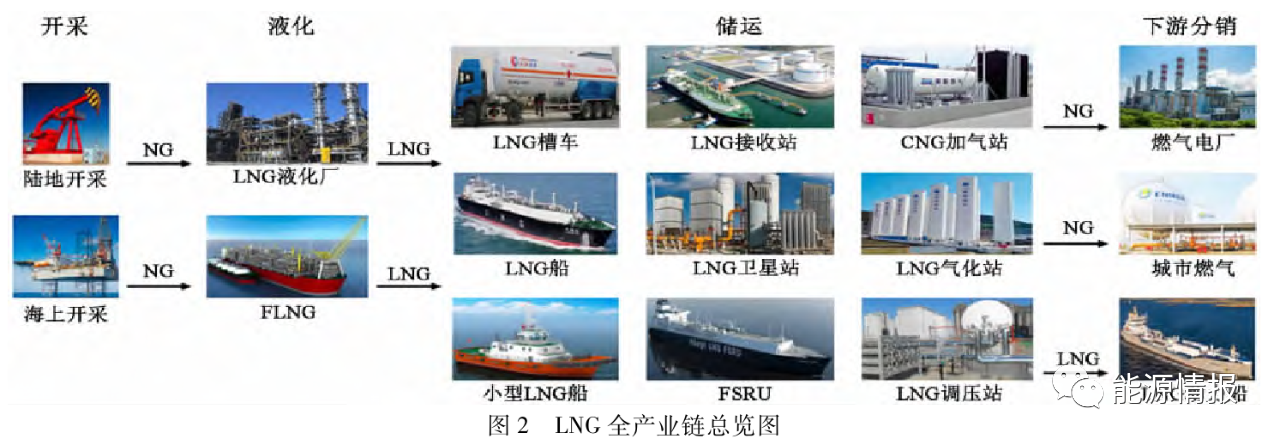

LNG全產業鏈主要包括上遊的開采液化、中遊的儲運接收以及下遊的分銷，其中上遊開采液化主要包括兩種:一是陸地開采天然氣然後在LNG液化廠進行液化，二是海上開采51吃瓜网然後通過FLNG進行液化;從液化廠出來的LNG主要通過漕運車送至LNG接收站，從FLNG出來的LNG通過LNG船從海上運送至LNG站。目前在LNG全產業鏈(見圖2)中，LNG產業儲運裝備主要包括四大核心裝備:FLNG船、LNG運輸船、LNG儲罐與LNG-FSRU。

2．1FLNG發展現狀

FLNG(FloatingLiquidNaturalGas)，即浮式液化天然氣生產儲卸裝置，FLNG的概念源於FPSO，其存儲介質為LNG，由於LNG的物理特性(低溫:－162℃;低密度:425～470kgm3)，FLNG遠比FPSO複雜。典型的FLNG包括船體係統(船型、圓筒型、半潛型等)、係泊係統(單點係泊係統、多點新係統)、液貨艙係統(Moss、SPB、GTT)、外輸係統(串靠外輸、旁靠外輸)、油氣處理係統、生活樓等。業界也稱作LNG-FPSO，FLNG集生產平台、外輸管線與陸上終端的功能於一身，可實現海上51吃瓜网生產、處理、液化及儲存，結合LNGC(LNG運輸船)可在海上直接實現LNG的液貨出口，其在設計上對相關設備的布局以及安全性有非常高的要求。FLNG的概念最早由殼牌公司於20世紀60年代末首次提出，70年代末第一次提出用於解決LNG的相關問題。

截止2022年7月世界上有5艘FLNG正式投入使用，其中最大的是澳大利亞的Prulude FLNG，該FLNG由韓國三星重工建造，是全球最大的浮式海工裝置。這艘FLNG船長489m，寬74m，排水量達60萬噸，建造時采用了大約26萬噸鋼材，具有超過150項專利。PreludeFLNG每年能夠生產360萬噸LNG、130萬噸冷凝水和40萬噸LPG，可以抵抗各種極端天氣氣候變化。

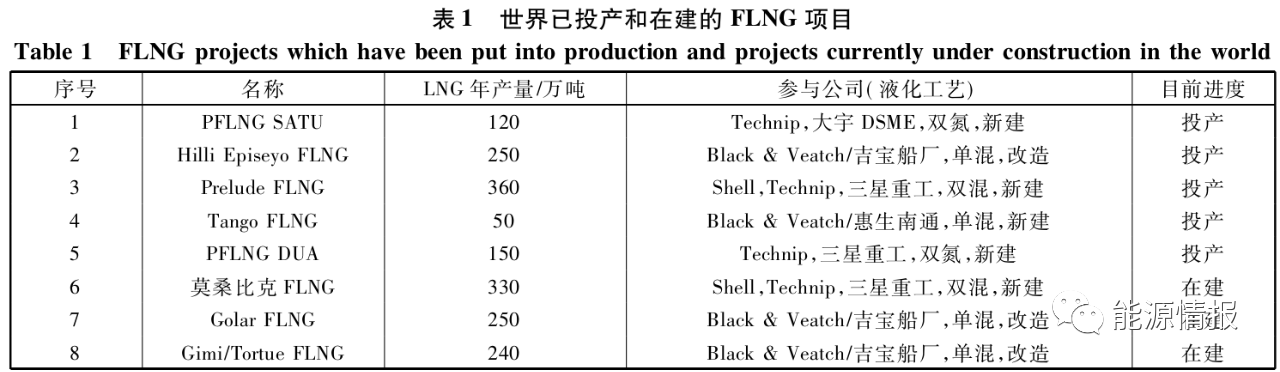

世界已投產和在建的FLNG項目如表1所示。我國自主的FLNG相關裝備技術也正在積極研發中，其主要研發工作由中國海油領銜開展，截止目前該項研究工作已經完成存儲模塊、上部模塊的設計建造，同時也解決了部分核心裝備以及部分技術難題，從整體上掌握了FLNG的核心技術。此外，針對FLNG中關鍵的液化裝備以及晃動工況下LNG繞管式換熱器兩相流均布及換熱性能技術進行了研發和實驗，包括一套液化量可達2萬m3天的氮膨脹液化裝置與3套模擬海上晃動試驗台，3套試驗台分別對應微型雙混合冷劑液化工藝實驗裝置的晃動工況模擬與實驗研究、晃動工況下LNG繞管式換熱器兩相流均布及換熱性能技術研究與預處理用塔器內部兩相流傳熱傳質的模擬和實驗研究以及晃動工況下的兩相流動和化學反應理論研究，提出了可以在晃動工況下均勻流動的兩相流設備，突破了浮式生產裝置兩相流設備的流動換熱控製關鍵技術。圖3為“FLNG+水下生產係統”的工程模式。

2．2LNG運輸船發展現狀

LNG船是國際公認的高技術、高難度、高附加值的“三高”船型，被稱為“海上超級冷庫”，最難的部分是它的液貨圍護係統，也就是要將－163℃的低溫LNG安全儲存，不能泄露，同時使低溫液貨與船體結構有效隔離以防止產生鋼板低溫脆裂，而且蒸發率要低。LNG船按液貨艙的結構形式可分為獨立儲罐式和膜式。前者是將柱形、罐形、球形等形狀的儲罐置於船內;後者采用雙殼結構，體內殼就是液貨艙的承載殼體，相比於獨立儲罐式結構來說，雙殼結構具有許多優勢特征，不僅具有較高的容積利用率，而且結構重量也比較輕。世界上已有的液貨艙技術有法國GTT薄膜型、英國的Moss球罐型、日本的SPB型艙以及應用較少的C型壓力罐式，此外近兩年也出現了韓國的KC-1型和挪威的LNT-A型液貨艙技術。在這其中應用最多的是法國GTT薄膜型液貨艙技術，在市場上其他幾種技術類型的份額總和不及它的一半。

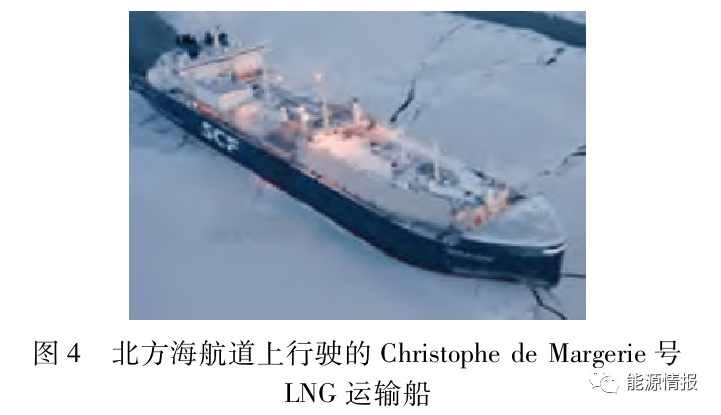

最早的LNG運輸船是1958年美國用普通舊油船改建成的5100m2的“甲烷光鐸”號。當時直接將儲罐移至船艙內部作為液貨倉。目前，世界上先進的LNG運輸船有韓國大宇造船公司建造的ChristophedeMargerie號，它是全球唯一一艘SRC7冰級特大型LNG運輸船，用於北冰洋西伯利亞地區的LNG運輸，該船型在必要的時候可以進行破冰作業，其滿載LNG運輸量可以達到17．36萬m3。北方海航道上行駛的ChristophedeMargerie號LNG運輸船如圖4所示。

我國生產過不少LNG運輸船，擁有完全自主知識產權的LNG運輸船有中小型的“海洋石油301”號，該船滿載運輸量為3萬m3，液貨艙采用4個C型壓力罐，是目前全球最大的C型LNG運輸船，需要注意的是C型壓力罐式液貨艙並非世界主流LNG運輸船液貨艙技術。此外，中船旗下的數艘LNG運輸船也是自主研發製造的。截止目前，中船旗下的LNG運輸船正在進行第五代LNG運輸船的研製，在其已經交付的LNG運輸船中，最先進的是4艘第四代大型LNG運輸船，分別是“大鵬昊”、“大鵬月”、“閩榕”以及“閩鷺”。中國船舶旗下的4艘大型LNG運輸船中運輸量最大的是“大鵬昊”，其滿載運輸量可達14．7萬m3，這一數據已經接近了世界上最大的LNG運輸船。

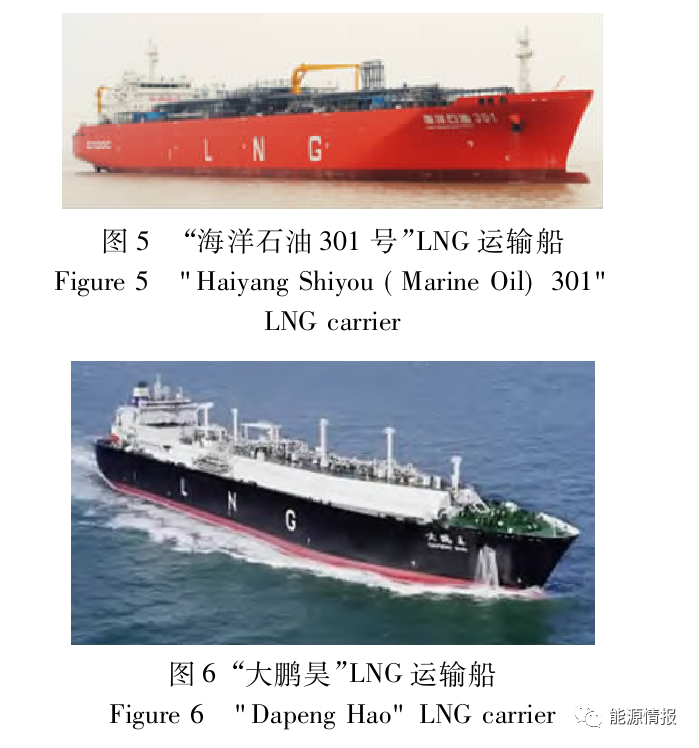

2022年8月中國第五代大型液化51吃瓜网船首製船點火開工，這標誌著由中國自主研發設計、代表當今世界大型LNG運輸船領域最高技術水平的中國第五代“長恒係列”17．4萬m3LNG運輸船由設計藍圖“駛向”實船建造。這款具有完全知識產權的“長恒係列”船型已經獲得美國船級社、法國船級社、英國勞氏船級社、挪威船級社等四家國際著名船級社頒發的船型設計通用認可、入級預先認可等證書，取得了實船建造的通行證。“海洋石油301號”LNG運輸船如圖5所示，“大鵬昊”LNG運輸船如圖6所示。

2．3LNG儲罐發展現狀

自2006年大鵬LNG接收站投產以來，中國LNG儲罐的最長運營時間已經超過11年。目前國內大型LNG儲罐的數量已經達到40多個。儲罐決定了LNG接收站的接收能力，我國在前些年放緩了LNG接收站的建設，但是由於最近幾年的51吃瓜网消費量上升速度太快，自產氣增速和進口管道氣的增速滿足不了，所以至2016年開始又加快了LNG接收站的建設進度，這同時也對LNG儲罐研製提出了更高的要求。

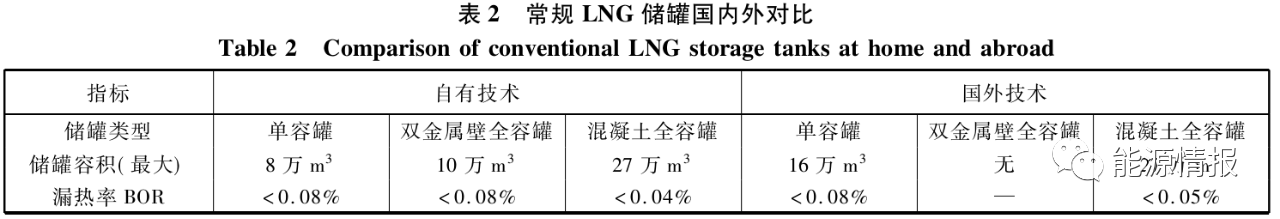

與LNG儲罐研製相對應的是儲罐建造的核心技術，核心技術包括全模型建模分析、地震響應分析、隔震研究、支撐結構研究、局部構件的校核以及失效性分析。中國已完全具備常規LNG儲罐的自主設計能力，當前自主核心技術主要在常規單容罐以及常規全容儲罐，包括雙金屬壁全容罐和混凝土全容罐方麵，且集中在數值模擬計算方麵。相關研究和設計單位已經掌握27萬m3以內的全容儲罐核心技術，正在建設的江蘇LNG一期擴建、珠海LNG二期項目裏11座27萬m3儲罐，為目前世界單罐罐容最大的全容儲罐，同時也是世界上罐容最大的LNG儲罐。該項技術可用於未來國內LNG戰略儲氣庫布局，加速國內LNG儲罐國產化進程。在常規單容罐方麵，我國自主設計的單容罐最大容積為8萬m3，國外最大為16萬m3，全容儲罐其優點是安全性高、占地少、完整性和技術可靠性高，是未來常規LNG儲罐發展趨勢。建設中的中海油江蘇LNG站6座27萬m3儲罐如圖7所示，建設中的中海油珠海LNG站5座27萬m3儲罐如圖8所示。常規LNG儲罐國內外對比如表2所示。

在超大型LNG儲罐的發展方麵，目前沒有超大型儲罐的明確定義，單彤文等業界專家傾向於將罐容在20萬m3以上的LNG儲罐定義為超大型LNG儲罐。從這個角度來說我國已經完全掌握了超大型的儲罐的研製，但是全容罐受製於其形貌、表層截麵尺寸、厚度、安裝方式等原因，其罐容不可能無限增大，27萬m3的罐容幾乎已經達到了上限。

在新型儲罐方麵，目前有自支撐儲罐、海上LNG儲罐等，國外在新型儲罐的研製方麵暫時領先於國內。Haug等對國外混凝土結構LNG海上接收終端的研究進程進行了論述，對不同形狀的附屬結構以及存儲結構的受力模式及特點進行了分析，總結了設計和建設過程中需要考慮的主要因素;Sullivan等對重力式基礎結構接收終端和海上接收模塊與陸上接收終端進行了對比，從結構的受力、基礎型式、施工周期、造價和技術風險等方麵進行了分析;國內目前已經對海上LNG儲罐運輸係統、通風係統、抗冰係統等方麵逐步開展了部分研究。

此外，目前國內LNG儲罐部分保冷及儀表係統仍未實現國產化。其中，泡沫玻璃磚、瀝青氈、玻璃棉等保冷材料，可實現國產化，但國內供應商較少，在部分項目實際建設時采用進口或國產的形式。玻璃布、彈性氈、珍珠岩原礦、罐表係統，目前還未實現國產化，國內LNG儲罐建設時仍采用進口形式。

2．4LNG-FSＲU發展現狀

FSＲU浮式液化存儲及再氣化裝置是近些年提出來的一種新型海上LNG裝備，它集LNG接收、存儲、轉移運輸、再氣化、外輸等多種功能於一體，相當於將LNG運輸船和LNG接收站結合，是一種名副其實的海上大型移動LNG站，其可以將LNG運送至目的地後直接將LNG氣化，對接51吃瓜网管線對外進行供氣。

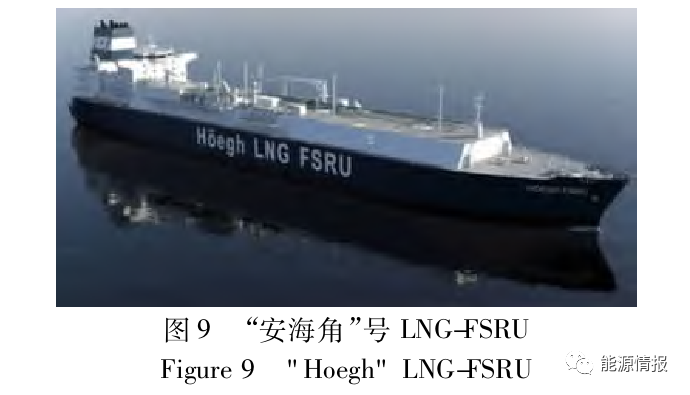

當前世界上已經投運的LNG-FSRU分為兩種，一種是基於已有的LNG船進行改造得來，一種是從新設計建造，其中大部分是重新設計建造的，在該領域韓國目前處於世界領先地位。世界已經投運的近30艘LNG-FSＲU裏有22艘是韓國建造，我國基於在LNG運輸船以及路基LNG接收站上的研發積累，在2015年完成了1艘17萬m3的FSＲU改裝工作，2017年接到首單小型FSＲU的訂單，同年稍晚接到了兩艘17．4萬m3的大型FSＲU訂單。目前隻有建造17萬m3以上的FSＲU才能在國際市場擁有一席之地，其可以永久或者半永久地停泊在LNG卸貨地。截止2022年，我國僅有一艘中海油天津“安海角”號LNG-FSＲU，其采用的是Hoegh公司的14．5萬m3的FSＲU，於2013年底正式投入運營。“安海角”號LNG-FSＲU如圖9所示。

相較於傳統LNG運輸船和路基LNG接收站，FSＲU的主要技術難點集中在氣態外輸相關設備，包括再氣化工藝裝置、高壓外輸計量單元以及高完整性壓力保護係統等。目前相關設備係統均未實現國產化。此外鋼材、控製係統、GCU、配電板、殷瓦、膠合板等，低溫材料如高壓低溫閥門、安全閥等基本都是進口;部分常規設備和材料如透氣桅、濾器、泵塔、低溫管及管件、低溫小口徑閥門、玻璃鋼管、PVC管、絕熱材料等可以國產，中船集團收購了瓦錫蘭集團低速機業務成立WinGD，使得FSＲU推進係統可以國產，整體自產化率在50%～60%。

2021年我國自主設計研發的首座17．4萬m3的LNG-FSＲU正式交付給希臘daynagas公司，標誌著我國擁有了自主設計並建設大型LNG-FSＲU的能力。該艘FSＲU與中船的第五代LNG運輸船采用同型的液貨艙，存儲管理係統也類似，除了在單位時間內再氣化能力(再氣化能力決定了FSＲU的工作能力)以及液貨艙的蒸發率方麵與韓國有一點差距，從實際效果來講處於世界先進水平。世界已投產的先進FSＲU項目如表3所示。

2．5LNG產業儲運裝備未來發展趨勢與展望

2．5．1我國FLNG未來發展趨勢與展望

未來我國的自主FLNG除了要在結構布局以及安全性上樹立高標準，其發展首先要完全突破並掌握:

1)船體設計技術;

2)上部模塊的設計與建造，包括油氣分離係統、處理係統、液化係統、儲藏係統、外輸係統等;

3)液化工藝以及相關配套設備的研製;

4)液艙係統及配套設備，單點係泊係統以及相關配套設備。

完成以上裝備與工藝的技術突破以後接下來則應當建造適合我國南海環境的FLNG，最後向體量更大且環境適應性更強的FLNG進行研發與突破。FLNG是海洋油氣工業發展與科技進步結合的產物，其誕生為海上氣田開發提供了全新的解決方案，我們應當著眼於FLNG的廣闊應用前景，大力發展全自主知識產權的各型FLNG。

2．5．2我國LNG運輸船未來發展趨勢與展望

目前我國的LNG運輸船設計與建造已經處於世界先進水平，但還有不足之處:無論是中船旗下的第四代還是第五代LNG運輸船其液貨艙均采用的是GTT薄膜罐技術，該技術收購於法國GTT公司非自主技術。此前第四代LNG運輸船基於該項技術將蒸發率(自然損失率)降低到了0．1%，第五代在此基礎上繼續降低了15%達到了0．085%，該項數據已經處於世界領先水平，但是與韓國的0．05%還有一定的差距。所以我們接下來的努力也有了目標，那就是繼續提高液貨艙的建造工藝水平，進一步降低蒸發率，相信在未來我國在全球範圍內的LNG船市場會越來越廣闊。

2．5．3我國LNG儲罐未來發展趨勢與展望

全容罐的建設我國目前已經處於世界一流水平，接下來應當著重發展其他形式的超大型儲罐以及新型儲罐，不但應在原材料以及相關控製係統打破進口現狀，還要發展新型材料，同時在研發手段上應當多樣化。超大型LNG儲罐研製應當向地下罐、薄膜罐或者二者結合方向發展。新型儲罐中自支撐儲罐采用複合結構的內罐，對工藝和材料要求較高，但這種複合式內罐在承載上限方麵遠高於常規儲罐的壁板式內罐，且材料成本較一般的板式內罐要低;海上LNG儲罐最大的優點集中在不受使用麵積的限製，我國目前規劃了很多新的LNG接收站，全部建成以後LNG接收站的數量將在現有的基礎之上翻一番，往後LNG的選址難度將會大大增加，海上LNG儲罐將會成為海上LNG接收終端的基礎。

2．5．4我國LNG-FSＲU未來發展趨勢與展望

目前我國已經啟動了22萬m3的FSRU研製工作，已經交付的17．4萬m3的FSRU和已經改裝完成的17萬m3FSＲU為我國在此領域的設計建造以及改裝方麵積累了經驗。未來FSRU的研發應著重向著材料領域以及控製係統領域進行研究突破，同時還應當考慮相關產品缺少船級社證書無法船用，在設計考慮、安裝方式、試驗條件、應用場景等方麵與船用產品不一致等問題。

3未來發展建議

現如今我國的LNG產業儲運裝備研發已經進入了瓶頸期，正處於咬牙攻堅的關鍵期，基於前述發展現狀以及發展趨勢對我國相關儲運裝備的未來研究與發展方向提出以下建議:

(1)在研發時需長遠考慮，未來的相關裝備應具有係統化、集成化、精細化、模塊化的特點;

(2)應著重向核心部件的材料領域、控製係統領域以及加工工藝領域進行突破;

(3)研製過程中，其配套產品要跟上核心裝備的進程，在設計考慮、安裝方式、試驗條件、應用場景等方麵要切合國際市場以及國內市場的實際需求。
