幹貨丨壓力儀表安裝要求

壓力取源部件安裝

安裝條件

1)安裝壓力變送器的導壓管應盡可能的短，並且彎頭盡可能的少。

2)導壓管和管徑的選擇：就地壓力表一般選用Φ18*3 或的無縫鋼管。壓力表表彎或冷凝彎優先選用Φ18*3的，導壓管通常選用Φ14*2 無縫鋼管。壓力高於22MPa 的高壓管道應采用Φ14*4 或Φ14*5優質無縫鋼管。在壓力低於16MPa的管道上，導壓管有時也采用Φ18*3 ，但它冷煨很難一次成型，一般不常用。對於低壓或微壓的粉塵氣體，常采用1"水煤氣管作為導壓管。

3)導壓管水平敷設時，必須要有一定的坡度。一般情況下，要保持1:10 -1:2 的坡度。在特殊情況下，坡度可達1:50。管內介質為氣體時，在管路的最低位置要有排液裝置（通常安裝排汙閥）。管內介質為液體時，在管路的最高點設有排氣裝置（通常情況下安裝一個排氣閥，也有的安裝氣體收集器）。

1)腐蝕性、粘稠的介質的壓力采用隔離法測量，分為吹氣法和衝液法兩種，吹氣法進行隔離，用於測量腐蝕性介質或帶有固體顆粒懸浮液的壓力。衝液法進行隔離，適用於粘稠液體以及含有固體顆粒的懸浮液。

2)采用隔離法測量壓力的管路中，在管路的最低位置應有排液的裝置。灌注隔離液有兩種方法。一種是利用壓縮空氣引至一專用的隔離液罐，從管路最低處的排汙閥注入，以利管路內空氣的排出，直至灌滿頂部放置閥為止。這種方法特別適用於變送器遠離取壓點安裝的情況。另一種方法是變送器就近取壓點安裝時，隔離液從隔離容器頂部絲處進行灌注。為易於排淨管路內的氣泡，第一種方法為好。

壓力表及壓力變送器的墊片通常采用四氟乙烯墊。對於油品，也可采用耐油橡膠石棉板製作的墊片。蒸汽水、空氣等不是腐蝕性介質、墊片的材料可選普通的石棉橡膠板。飽和蒸汽和過熱蒸汽采用紫銅墊或石墨墊等。

就地壓力表的安裝位置必須便於觀察。泵出口的壓力表必須安裝在出口閥門前。

壓力管路連接方式與相應的閥門

1）管路連接係統主要采用卡套式閥門與卡套或管接頭。其特點是耐高溫，密封性能好，裝卸方便，不需要動火焊接。

2）管路連接采用外螺紋截止閥和壓墊式管接頭，是化工常用的連接形式。

3）管路連接係統采用外螺紋截止閥、內螺紋閘閥和壓墊式管接頭，是煉油係統常用的連接形式。

---上述三種方法可以隨意用，但在有條件時，盡可能用卡套式連接形式。

1）壓力儀表需要安裝一次閥。

2）若是法蘭連接，一次閥一般是閘閥。

3）不是法蘭連接，一次閥一般是針型截止閥；如果介質易堵塞，一般用針型球閥；高溫高壓的場合一道閥宜采用耐高溫材質的焊接截止閥。二道閥、排汙閥通常采用J23W-160的針型閥，耐壓等級及材質根據現場工況選用。

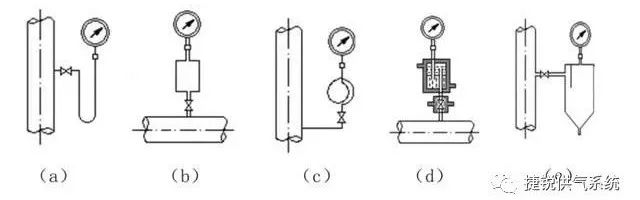

壓力儀表的安裝
