VPSA製氧在富氧曝氣上的應用

VPSA製氧在富氧曝氣上的應用

萬誌國 楊海洋

昆山錦程氣體設備有限公司

摘要：本文介紹了變壓吸附製氧（VPSA製氧）的原理和特點，以及VPSA製氧技術在富氧曝氣上的使用情況。例舉了深圳某河流采用了富氧曝氣後，河流的溶解氧的數據變化，結果表明變壓吸附製氧具有經濟性，靈活性及安全性高的特點，是廣大黑臭河流富氧曝氣活性汙泥的理想選擇。

關鍵詞：變壓吸附製氧、VPSA製氧；富氧；曝氣

1.概述

富氧曝氣是VPSA製氧設備的最早應用，普萊克斯公司采用以鋰基分子篩的VPSA設備將氧氣充入本公司的水處理係統。富氧曝氣就是用富度為80%~93%的氧氣代替傳統使用的空氣為微生物提供氧氣。

富氧曝氣和空氣曝氣的比較

    曝氣過程中氧的傳輸速率(即溶解氧濃度的變化率)和氧虧值成正比，如式(1)所示。所謂氧虧值是氧飽和濃度和實際達到的溶解氧濃度之差。Dc/dt=KLA/V（Cs-CT) (1)式中KL—氧傳遞係數，h-1 Cs—飽和溶解氧濃度，mg/LCT—實際溶解氧濃度，mg/L，氧虧值為（Cs-CT)在空氣曝氣時氧的分壓為21 kPa，而富氧曝氣時氧壓力可達101 kPa。於是，富氧曝氣時氧飽和濃度是43.74 mg/L(20 ℃),這是空氣曝氣時9.17 mg/L的4.8倍。如果實際要求達到溶解氧濃度5 mg/L,則空氣曝氣時氧虧值是4.17 mg/L,而富氧曝氣時氧虧值高達38.74mg/L。顯然，富氧曝氣時溶解氧的增長速率是空氣曝氣時的38.74/4.17=9.3倍。

 富氧曝氣的優點是投資及運行費用低、處理能力強、占地麵積小、係統穩定性高。隨著國家對汙水處理的政策支持力度加大，作為一種先進汙水處理手段的富氧曝氣技術將會越來越受到關注和重視。除了環保科技工作者在研究新技術新流程上加倍努力之外，昆山錦程氣體設備有限公司作為工業氣體設備供應商充分發揮自身的優勢，加快研究和開發適用的富氧曝氣係統和為之配套的製氧裝置，在推動環保技術發展的同時，開拓工業氣體的新市場。

2.氧氣製取的方法

目前工業化製氧技術主要有兩大類:一種工藝是深冷空氣分離製氧,所得的氧氣富度高,但是製氧成本高、投資大,隻適用於大規模用氧場合;另一工藝是變壓吸附製氧 (簡稱PSA,VPSA製氧),氧氣富度隻有80%~93%,但投資小、能耗低,適用於中小規模不需要高富度氧的場合。我國中石化公司引進富氧曝氣活性汙泥工藝處理石化廢水,曝氣用氧采用深冷空氣分離製得。雖然深冷空氣分離製氧成本比較高,電耗大約為0.55~0.60 kW·h/m3, 但石化公司的富氧來自其製氮空分裝置,是副產品,石化公司以其處理汙水是經濟的。對於絕大多數的汙水處理廠, 如用深冷法製氧特別昂貴。用VPSA製氧卻便宜得多。國內變壓吸附製氧已有多年經驗, 但因所用吸附劑性能差,製氧成本仍很高。近10年來昆山錦程氣體采用上海恒業鋰基分子篩,其吸氮能力和氮氧分離係數比傳統分子篩高得多,利用此吸附劑及德國拜爾傳統工藝開發出新變壓吸附工程技術,使製氧電耗低達0.30kWh/m³, 達國際先進水平。裝置價格比進口設備低約60%,製氧規模可達5000Nm³/h富氧單套,吸附劑一次裝填可使用10年以上，氣動蝶閥300萬次無需更換密封件。目前昆山錦程已在國內及國外有色冶金、化工、高爐富氧、臭氧氧源等行業建成近三百套裝置,運行狀態良好。昆山錦程氣體變壓吸附製氧技術的突破, 為我國推廣富氧曝氣活性汙泥工藝進行汙水處理創造了有利條件並真正引領了變壓吸附製氧技術潮流。

 VPSA製氧係統主要由鼓風機，真空泵，切換閥，吸附器和氧氣緩衝罐組成。原料空氣經入口緩衝罐除塵後，被羅茨風機增壓至0.45Kpa進入其中一吸附塔內，吸附塔內裝填吸附劑，其中水分，二氧化碳，以及其他少量其它其它組分在吸附塔底部的活性氧化鋁所吸附而氧氣為非吸附組分從吸附塔頂部出口作為產品氣排至氧氣緩衝罐。當該吸附塔吸附到一定程度，其中的吸附劑將達到飽和狀態，此時通過閥門切換，首先經過均壓降壓過程將吸附塔壓力將至微負壓，再利用真空泵對之進行抽真空（與吸附方向相反）真空度約為-50Kpa.已吸附的水分，二氧化碳，氮氣及少量其它氣體被抽出排至大氣，吸附劑得到再生。

      VPSA的每個吸附塔都交替執行以下步驟：---吸附---解析---衝壓

3.VPSA製氧機在曝氣上的應用

由於富氧的壓力高於空氣中氧的分壓，富氧曝氣可顯著提高氧的轉移速率。昆山錦程氣體協助深圳某公司開發了微氣富氧曝氣技術，將微孔曝氣和富氧曝氣的優點結合起來,采用微孔軟管曝氣，在水深5m處的氧利用率高達80％，該工藝應用於敞開曝氣池。此外，該工藝還廣泛應用於汙染河流的曝氣，由於設備簡單可靠、噪聲治理非常好和對流態不形成擾動等優點，尤其適合於具有旅遊景觀功能的市區河道的治理。中試時是一條嚴重汙染的河道，河水黑臭，COD高達100～200mg/L。由於受周邊居民的影響，河道流態變化複雜。試驗裝置由一個80Nm³/hVPSA製氧機、小型開放式曝氣池組成。軟管的供氣壓力為0.05MPa，氧氣流量在0～80Nm³/h範圍內可調。試驗結果表明，富氧曝氣可有效降低黑臭水體中的COD濃度。在三個月的連續運行中整個VPSA製氧機及曝氣係統的設備運行正常，無需任何維修。由於VPSA製氧降噪措施和對河道水體的流態不會形成任何明顯的擾動和障礙，故工藝尤其適用於非航運、具有旅遊景觀功能的河道上進行全自動富氧曝氣。

    中試效果非常好，深圳某公司一次性向昆山錦程定購三套大型VPSA製氧設備，三套設備采用模組化設計，動力設備擺放到集裝箱內部，吸附塔和其他靜設備露天布置，本條河流處理完畢後，可移至其他河流。

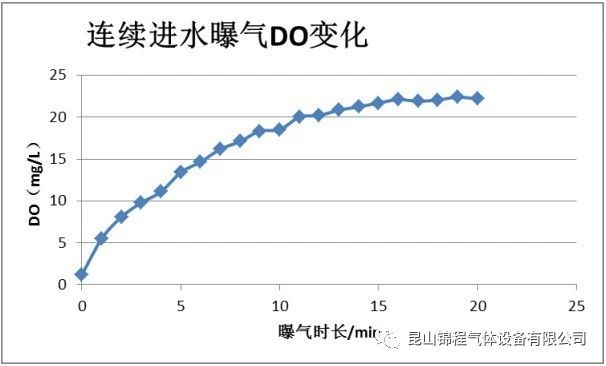

三套數據如下：第一套產量250M3/h （合同值230M3/h）,富度83%（合同值80%） ，壓力51kpa。第二套製氧設備參數：產量580M3/h（合同值560M3/h）,富度84%（合同值80%）,壓力52kpa，第三套製氧設備參數; 產量710M3/h（合同值680M3/h）,富度82%（合同值80%），壓力53kpa。當河水流速較平緩時，COD濃度降低30%～50%；經過曝氣區的BOD/COD值從0.46降至0.40，這表明在富氧曝氣過程中不僅發生了硫化物、亞鐵等還原物質的化學氧化（表現為水體黑色變淺，臭味減弱），而且發生了一定程度的生物降解作用。同時溶解氧的數據有一定變化，如下圖。由圖可知，連續進水曝氣在0~10min時，溶解氧含量迅速上升，10min之後上升趨勢變慢，在17min之後開始趨於平緩，說明溶解氧在水中達到飽和，飽和值在22mg/L左右。

4.結論

綜上所述，富氧曝氣活性汙泥法具有氧轉移率高、剩餘汙泥量少、汙水處理效率高、抗有機物衝擊性能高等特點。製氧技術的發展，製氧成本的降低，為這項技術的推廣應用提供了可能。昆山錦程氣體開發的變壓吸附製氧技術及微氣泡曝氣技術為我國推廣富氧氧曝氣活性汙泥工藝進行汙水及河道治理創造了條件。
