圖說壓力表及附件的選擇與安裝姿勢，就這麽簡單？

在石化生產中，所謂壓力是指由氣體或液體均勻垂直地作用於單位麵積上的力。特別是在石化生產過程中，經常會遇到壓力和真空度的測量，比大氣壓力高很多的高壓、超高壓和比大氣壓力低很多的真空測量。

壓力表的安裝應用

安裝方式：

徑向指壓力表的連接口徑與表盤成丨型，為直接安裝。

軸向指壓力表的連接口徑與表盤成T型。還分為中軸和偏軸(下軸)安裝。

連接方式：

螺紋連接有 M20 ×1.5；M14X1.5; M12X1.5; G1/2；G3/8; NPT1/2；NPT1/4 (其他)。

法蘭連接根據客戶要求製造。

儀表固定方式：

直接安裝

前帶邊安裝

後帶邊安裝

U型卡子安裝

測量範圍的選擇

測量穩定的壓力時，正常操作壓力值應在儀表測量範圍上限值的1/3---2/3；

測量脈動壓力(如:泵、壓縮機和風機等出口處壓力)時，正常操作壓力值應在儀表測量範圍上限值的1/3~1/2；

側量高、中壓力時，正常操作壓力值不應超過儀表測量範圍上限值的1/2。

按照使用環境和測量介質的性質選擇

在大氣腐蝕性較強、粉塵較多和易噴淋液體等環境惡劣的場合，應根據環境條件，選擇合適的外殼材料及防護等級。

A、對一般介質的測量

壓力在-40kPa---+40kPa時，宜選用膜盒壓力表。

壓力在+40kPa以上時，一般選用彈簧管壓力表或波紋管壓力計。

B、稀硝酸、醋酸及其它一般腐蝕性介質，應選用耐酸壓力表或不鏽鋼膜片壓力表。

C、稀鹽酸、鹽酸氣、重油類及其類似的具有強腐蝕性、含固體顆粒、粘稠液等介質，應選用膜片壓力表或隔膜壓力表。其膜片及隔膜的材質，必須根據測量介質的特性選擇。

D、結晶 、結疤及高粘度等介質，應選用法蘭式隔膜壓力表。

E、在機械振動較強的場合，應選用耐震壓力表或船用壓力表。

F、在易燃、易爆的場合，如需電接點信號時，應選用防爆壓力控製器或防爆電接點壓力表。

安裝取壓點的選取

1.在壓力管道上開孔，必須采用機械開孔法（電鑽或手扳鑽）, 注意：風壓管道上開孔可采用氣割方法，切割後孔口用磨圓銼磨光；壓力取源部件的端部，不得超出設備或管道的內壁。

2.當管路中有突出物體（如測溫元件）時，壓力取源部件應安裝在其前。

3.壓力取源部件的安裝位置應選在介質流束穩定的地方，避免處於管路彎曲、分叉及流束形成渦流的區域。

4.當必須在調節閥門附近取壓 時，若取壓口在其前，則與閥門距離 應 不小於2倍管徑；若取壓口在其後，則 與閥門距離應不小於3倍管徑。

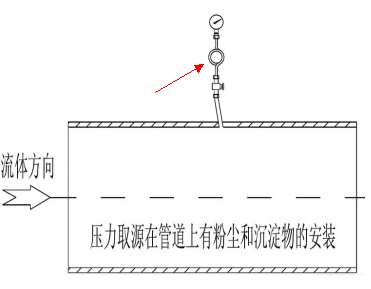

5. 測量帶有灰塵、固體顆粒或沉澱物等混濁介質的壓力時，取源部件應傾斜向上安裝。在水平的工藝管道上宜順流束成銳角安裝。

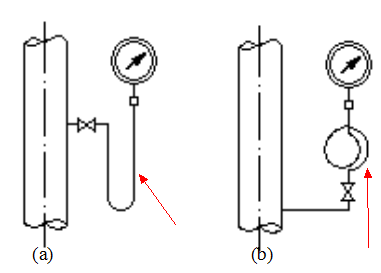

6.當檢測溫度高於 60℃的液體、蒸汽和可凝性氣體的壓力時，就地安裝的壓力表 的取源部件應帶有環型或 U 型冷凝彎。

7. 壓力取源部件在水平和傾斜的工藝管道上安裝時，取壓口的 方位應符合下列規定：

• 測量氣體壓力時，在工藝管道的上半部。

• 測量液體壓力時，在工藝管道的下半部與工藝管道的 水平中心線成0～45度夾角的範圍內。

• 測量蒸汽壓力時，在工藝管道的上半部及下半部與工藝管道水平中心線成0～45度夾角的範圍內。

安裝附件的選擇

測量易液化的氣體時，若取壓點高於儀表，應選用分離器。

測量含粉塵的氣體時，應選用除塵器。

測量含脈動壓力時，應選用針型閥和緩衝器。

在使用環境溫度接近或低於測量介質的冰點或凝固點時，應采取 絕熱或伴熱措施。

測量高溫介質時 ，應采用散熱裝置。

壓力表安全更換操作

操 作 準 備

按規定穿戴好勞動保護，防止服裝被纏繞和在易燃易爆場所產生靜電 。

準備250mm活動扳手、17mm板扳手、密封帶等工具 。

操作前檢查

根據工藝參數選擇合適量程的壓力表，壓力表應滿足工作壓力在壓力表量程的1/3—2/3之間。按要求應選用與換下壓力表量程一致的壓力表。

檢查壓力表所在流程有無異常，掌握壓力值的正常範圍。

更換操作

選擇合理站位 ，關閉舊壓力表控製閥門，截斷壓力源 。

風險提示：側身站位，防止閥門刺漏傷害人身安全。

用活動扳手和固定扳手按正確的方向拆卸舊壓力表，當卸至壓力表與接頭特別鬆動時，用手邊擰壓力表邊晃動，泄掉表內餘壓。

風險提示：切勿將頭部貼近管線出口，防止餘壓刺傷。

清除壓力表接頭內的密封帶和雜物，以防堵塞壓力表進氣孔 。

風險提示：切勿赤手伸進變絲內，應選用合適工具（螺絲刀、錐子）進行清理。

打開控製閥門，吹掃取壓管內汙物

將檢驗合格的壓力表在螺紋上按逆時針方向纏上密封帶，注意不要堵塞進氣孔 。一般情況下應纏繞8周左右。

用手扶正壓力表找正，把壓力表安裝在接頭上，旋上幾扣，用固定扳手和活動扳手上緊壓力表。

要領：壓力表垂直於管線，朝向便於觀察。

風險提示：緊固時切勿過分用力，防止憋壓打壞表針。

更換後檢查（試壓）與操作口訣

緩慢打開控製閘門，緩慢打開控製閘門，觀察壓力表起壓情況；

待壓力指針穩定後；用檢測儀進行試漏檢驗達到不滲不漏 。

回收、清理幹淨工具及現場 。

操作口訣

工 具 全

工 服 齊

量 程 選

要 合 理

切 壓 源

莫 著 急

向 右 旋

關 到 底

生 料 帶

有 絕 技

整理匯總

左 手 表

右 手 係

順 時 針

要 適 宜

安 裝 穩

緩 用 力

便 觀 察

方 向 提

壓 要 試

別 忘 記
