1.1 主要用途及適用範圍

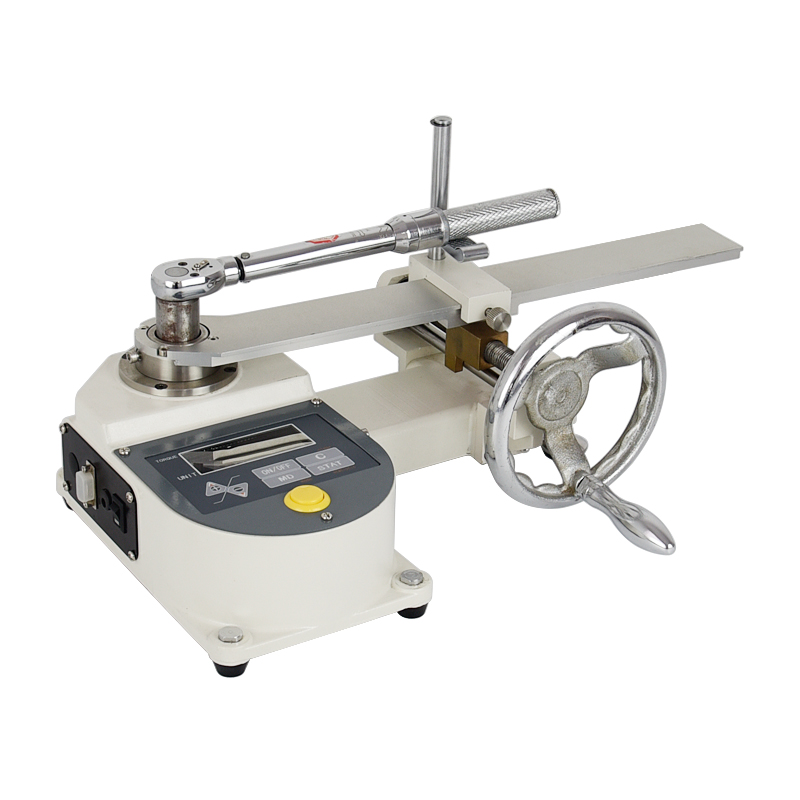

ANBH型扭矩扳手檢定儀是檢定扭力扳手、扭力起子的專用設備。主要用於檢驗或校準扭力扳手、預置式扭力扳手、指針式扭力扳手。廣泛應用於電氣製造、機械製造、汽車輕工、專業科研和檢測行業。扭力值通過數字式儀表顯示，準確直觀。

1.2 產品特點

本儀器是一款專門設計用於校準或調節扭力扳手的數字式扭矩扳手檢定儀，具有如下特點:

（1）可選擇多個單位

     衡量單位包括牛頓單位（N.m）、公製單位（kgf.cm）和美製單位（lbf.in）。

（2）兩種測量模式

     本儀器實時、峰值兩種模式可隨意切換。

（3）上、下限值設定

     本儀器上、下限值可設定，當達到設定值時蜂鳴器報警。

（4）數據保存功能

     本儀器可保存測量數據100組。

1.3 品種規格參數

二、產品整體結構

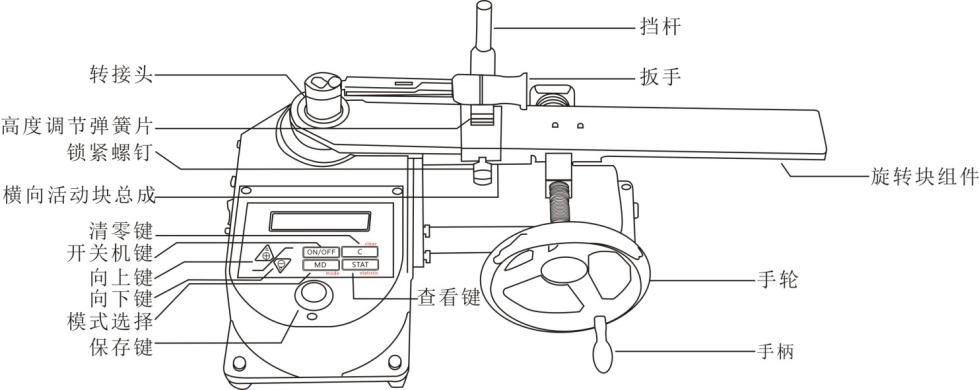

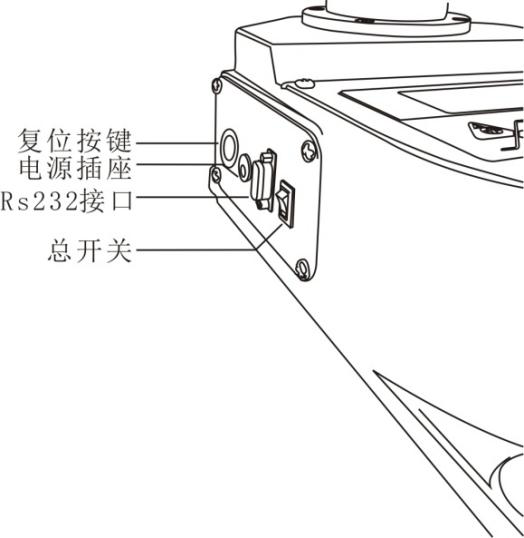

2.1 外形結構

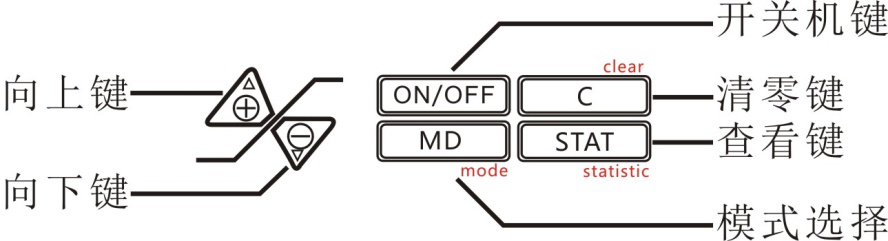

2.2按鍵介紹

2.2.1向上鍵：在測量界麵按此鍵，可使測量出的數據180°旋轉。

2.2.2向下鍵：在設置界麵中，有向下選擇和位移的作用。

2.2.3開關機鍵：開機和關機功能。

2.2.4清零鍵：測量界麵有數據清零功能，設置界麵有返回功能。

2.2.5查看鍵：測量界麵中，有查看保存的數據功能。

2.2.6模式選擇：在測量界麵時，按此鍵可切換峰值模式和實時測量模式，長按此鍵6秒可進入設置界麵，設置界麵中此鍵有保存功能。

三、功能介紹

3.1設置項：

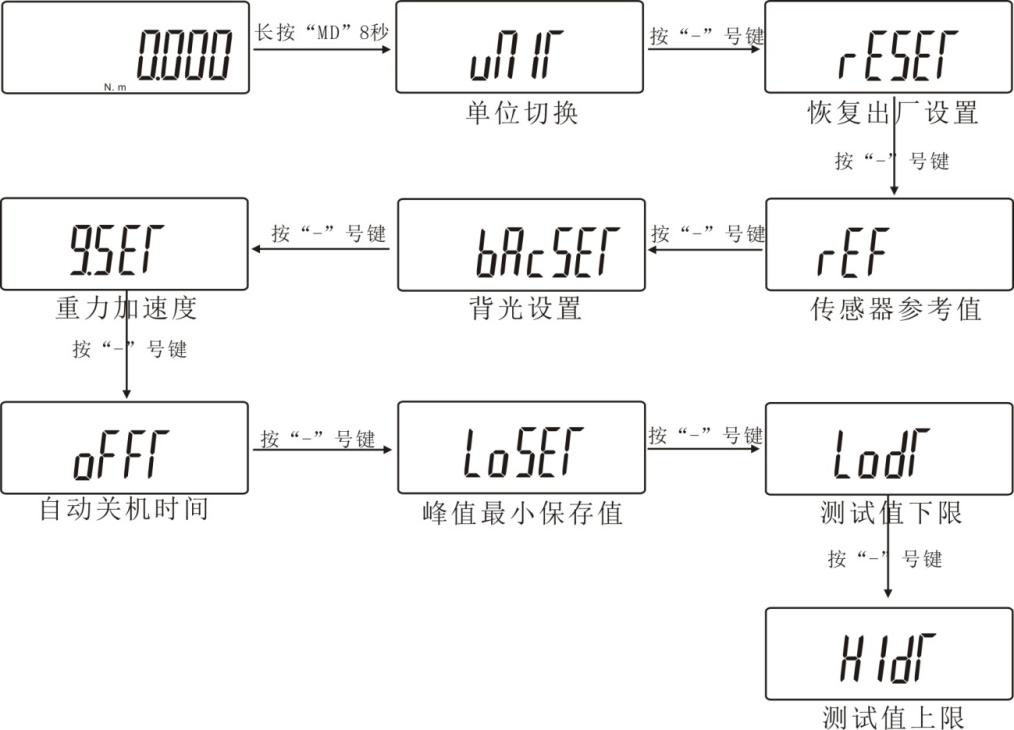

3.1.1測量界麵下，長按“MD”8秒，進入設置界麵，如下圖所示：

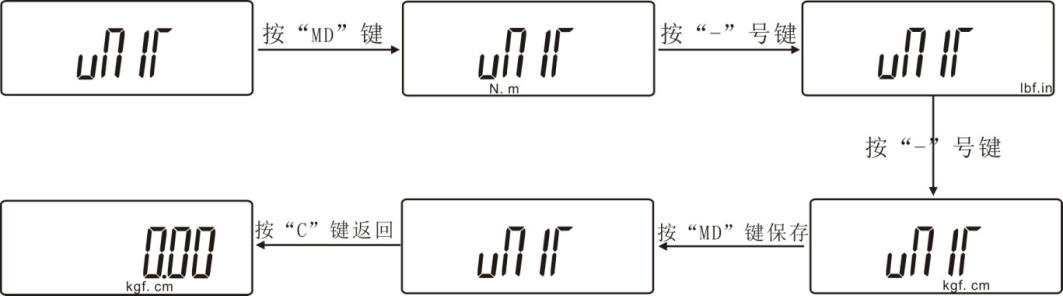

（UNIT）單位設定：本儀器可切換3個單位，進入單位設置界麵後，按“+”或“-”號鍵來選擇單位，如下圖所示：

（RESET）恢複出廠設置功能：在此設置項目下，按“MD”鍵即可恢複出廠設置，機器關機。若使用機器重新開機即可。

（REF）廠家設定值：與用戶無關。

（BACSET）背光功能設置：在此設置項目下，用“+”或“-”鍵選擇，選擇“（YES）”背光開啟，選擇“（NO）”背光關閉，選定後按“MD”鍵保存，返回到設置界麵。

（G.SET）重力加速度設定：用戶可根據本地區的位置設定重力加速度值，默認值為09.800。

（OFFT）自動關機時間設定：在此設置項目下，用“+”和“-”選擇，可設定0分鍾到9999分鍾自動關機，也可設定“0000”不自動關機。如選不自動關機，選定後按“MD”鍵完成設定，返回到設置界麵。儀器默認設置為10分鍾。

（LOSET）峰值最小保存值：最小峰值保存值，峰值模式下，當前值小於該值時，峰值將不被保存。

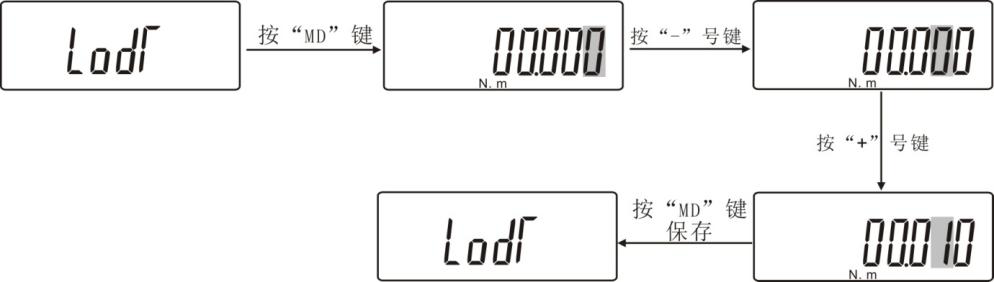

（LODT）測試值下限設定：設定測試值下限，下限值默認為0。低於下限為超出範圍，“MIN”顯示。本儀器下限值默認為0。若想重新設定下限值，在此設置項目下，用“+”和“-”鍵設定。按“MD”鍵保存後回到設置界麵。如下圖所示：

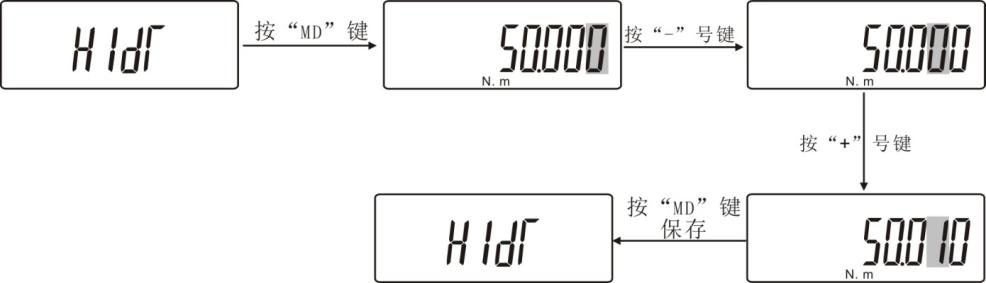

（HIDT）測試值上限設定：設定測試值上限，上限值默認狀態滿量程。高於上限為超出範圍，“MAX顯示”。本儀器默認上限值為滿量程。若想重新設定上限值，在此設置項目下，可用“+”和“-”鍵設定。按“MD”鍵保存後回到設置界麵。

3.2查看保存數據

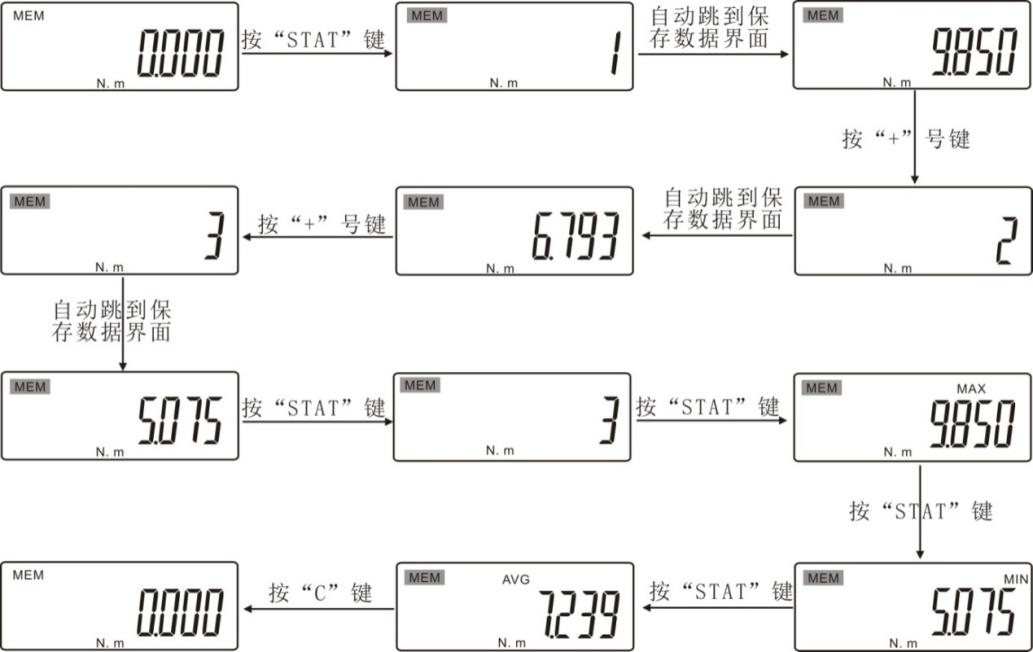

保存測量數據後按“STAT”鍵，屏幕出現“1”，表示存儲的第一組數據，之後屏幕自動顯示保存的數據，再按“+”，屏幕出現“2”，屏幕自動顯示保存的第二組數據，按“+”，出現“3”，屏幕自動顯示保存的第三組數據，再按“STAT”屏幕顯示“3”，表示存儲數據的總組數，再按“STAT”鍵就會顯示保存數據總和的最大值，接著按“STAT”，就會顯示保存數值總和的最小值，再按“STAT”，就會顯示保存數值總和的平均值，之後可按“C”鍵返回到測量界麵。如下圖所示：

四、校準方法

4.1 校準條件

4.1.1 開始扭力扳手校準前，請檢查下列事項。

（1）將扭力扳手檢定儀放置在穩固的工作台上。

（2）對於直讀式扭力扳手，讀取測量數據時，視線必須垂直於表盤。

（3）對於跳脫式扭力扳手，在兩個方向上施加5次每個型號的最大扭矩進行試運轉，以進行預熱操作。

（4）對於直讀式扭力扳手，在兩個方向上加載一次每個型號的最大扭矩，作為預熱操作，並確保加載後指針或數字顯示器顯示“0”。

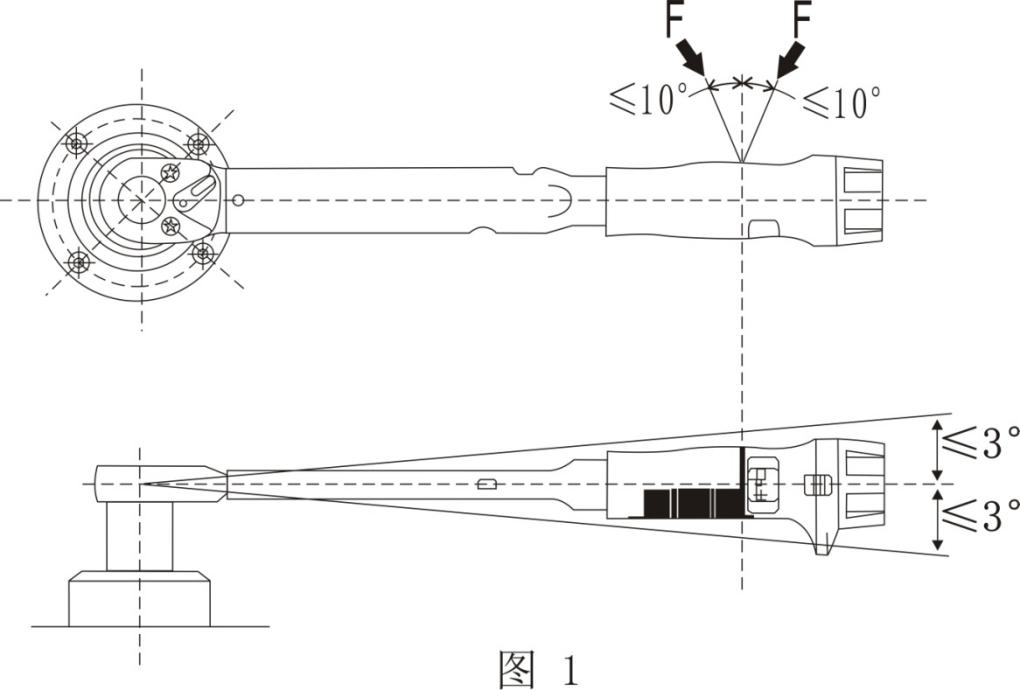

（5）在手柄的中心或在標記的負載點處施加圖1中規定範圍內的負載。

4.2 校準扭力扳手的注意事項

（1）對於跳脫式扭力扳手，將初始扭矩加載至目標扭矩的80%，然後緩慢均（jun1）勻地施加剩餘扭矩。（最後的20%需要1-3秒。）預設置式扭力扳手必須由低水平開始，然後調整至目標扭矩。（請勿從高水平降至目標扭矩。）

（2）對於直讀式扭力扳手，逐漸施加扭矩至目標扭矩，注意不要超出目標扭矩。如果不慎超過目標扭矩，請鬆開扭矩，使其降至零，然後重新開始這一過程。

五、操作步驟

5.1第一次使用本儀器時，需將橫向滑動塊和手柄安裝好。

5.2將橫向活動塊總成滑入旋轉塊組件，並用鎖緊螺釘固定在某一位置。

5.3將手柄旋轉進手輪中。

5.4插上電源連接線。

5.5打開總開關後按下開機鍵。

5.6將扭力扳手放入轉接頭內。

5.7調整高度調節彈簧片和長度調節螺母到適合的位置，然後將顯示屏清零。

5.8選擇所需的單位和測量模式

5.9搖動手輪，開始檢測，直到儀器發出“哢噠”一聲，完成檢測。

六、注意事項、保養及維修

6.1請勿超負荷測試扭力，一定要在該儀器的允許範圍內測試，否則會損壞儀器。

6.2請勿用重物、利器等尖銳物體敲擊、刮劃顯示屏。

6.3請勿在水、油或其他液體濺到的地方使用扭矩扳手檢定儀，要將扭矩扳手檢定儀存放於陰涼、幹燥和沒有振動之處。

6.4請使用配套的電源適配器充電，否則會引起電路故障，甚至會引起火災。

6.5將AC電源適配器完全插入插座後再使用，插頭鬆動可能會引起短路而導致電擊或火災。

6.6請不要濕手拔出或插入插頭，否則可導致觸電。

6.7請用柔軟的布來清潔本機，將幹布浸入泡有清潔劑的水中，擰幹後再清除灰塵和汙垢。不要使用易散發的化學物質，例如揮發劑、稀釋劑、酒精等。

6.8使用和搬運過程中要輕拿輕放。

6.9不要自行拆卸、修理或改造本機。這些行為可能會引起儀器永久性故障。

6.10發生故障請與原購買處或本公司聯係。
